к.т.н. профессор Алтыбаев М.А., магистрант Тулашев С.А.

Южно-Казахстанский Государственный Университет им. М.Ауэзова

Исследования сушки капиллярно-пористых материалов в кипящем слое тепло насосной сушильной установки (ТНСУ)

Для проверки адекватности и выявления основных закономерностей сушки материалов в ТНСУ с сушилкой кипящего слоя проведены экспериментальные исследования на лабораторном стенде. В качестве высушиваемых материалов использованы силикагель, представляющие собой типичный капиллярно-пористый материал.

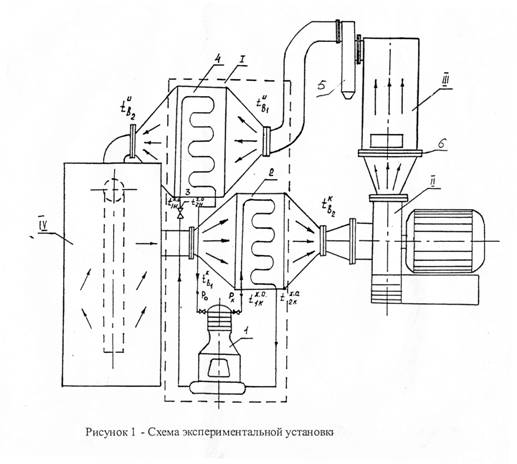

Схема экспериментальной установки приведена на рисунке 1. В ее состав входят тепловой насос І, вентилятор ІІ, сушилки III, влагоотделитель IV. Тепловой насос включает компрессор 1, конденсатор 2, регулирующий вентиль 3, испаритель 4. Для очистки выходящего из сушилки воздуха предусмотрен циклон 5, установленный перед испарителем теплового насоса.

В качестве рабочего вещества теплового насоса использован хладагент. запаса хладагента в системе установлен ресивер.

Проведены экспериментальные исследования режимов работы ТИСУ при обезвоживании материалов в кипящем слое. Количество загружаемого в сушилку продукта — 2 кг. Перед проведением экспериментов установка готовится к работе, устанавливается стационарный режим. Влажный продукт взвешивается и помещается в сушилку. Через каждые 10 минут отбираются пробы высушиваемого продукта для анализа его текущей влажности, регистрируются следующие основные режимы параметров установки: температура воздуха на входе в вентилятор, на входе и выходе из сепаратора; температура и влажность воздуха на входе и выходе сушилки; температура и давление холодильного агента во всасывающем и нагнетательном трубопроводе.

Влажность высушиваемого продукта определяется методом досушивания Для этого отбирается порция высушенного продукта в количестве 5г, дробится в лабораторной мельнице, помещается в бюкс и взвешивается на аналитических весах, после чего помещается в сушильный шкаф, где досушивается при температуре 130° С в течение 40 минут. После досушивания взвешивается снова. По разности результатов взвешивания определяется влажность материала:

где m₁ - вес пробы до досушивания;

m₂ - вес пробы после досушивания.

При проведении экспериментов варьировали температуру и скорость воздуха на входе в сушилку при различной начальной влажности материала. Пределы измерения этих параметров обоснованы технологическими требованиями. В частности, температура воздуха в сушилке принимается с Учетом максимально возможной после сушки температуры сухого фанулированного силикагеля скорость воздуха соответствует необходимым значениям для обеспечения кипящего слоя в сушилке; начальная влажность принималась равной значениям влажности влажного силикагеля.

Результаты экспериментальных исследований систематизированы в виде графических зависимостей, которые приведены на рисунке 2-4.

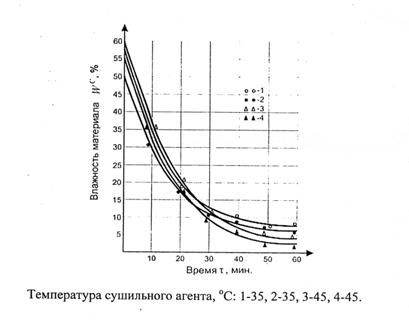

Рисунок 2. Кривые сушки силикагеля при скорости сушильного агента 1,2 м/с

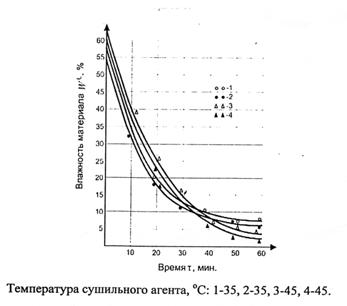

Рисунок 3 – Кривые сушки силикагеля при скорости сушильного агента 1,60 м/с.

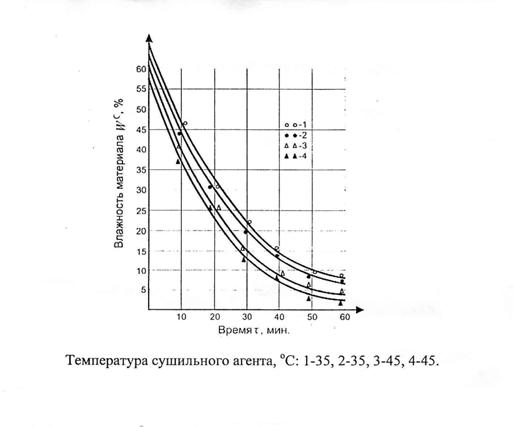

Рисунок 4 – Кривые сушки силикагеля при скорости сушильного агента 2 м/с

Кривые, сушки (рисунки 2-4) описывают зависимость текущей влажности силикагеля от продолжительности сушки при различных температурах и скорости воздуха в сушилке. Анализ кривых сушек показывает, что сушка материала при указанных параметрах протекает в два периода. В первый период сушки (прямолинейный участок графических зависимостей, приведенных на рисунке 1-3 скорость сушки постоянна, во второй период сушки протекает с убывающей скоростью.

Кривые сушки подтверждают известные закономерности сушки силикагеля.

Очевидно, что с увеличением температуры воздуха в сушилке процесс обезвоживания силикагеля протекает с большой скоростью. Так, при температуре воздуха t_c.a = 35°С (рисунок-2) влажность силикагеля за 20 мин снижается на 40%, при t_c._a = 45 °С за этот же период времени - на 45%. Таким образом, при увеличении температуры воздуха на 10 °С эффективность сушки увеличивалась в 1,1 раза. При повышении начальной влажности продукта скорость сушки увеличивается. Так, при W_H = 60,8 % ад 20 мин обезвоживание происходит на 42%, а при Wh=55% -на 35 % (рисунок 3). Увеличение скорости воздуха в сушилке приводит к ускорению процесса сушки. Так, при скорости воздуха 1,2 м/с за 20 мин процесс влажности продукта снижается на 35%, при скорости воздуха d = 1,60 м/с за 20 мин — на 42% (tc._a.= 45 °С), т.е. эффективность сушки увеличивается в 1,2 раза.

Из приведенных выше кривых (рисунок 2-4) следует, что снижение влажности слоя силикагеля на 40-45 % в исследованной системе при t_c.a=35-45°C происходит за 25-30 минут, а в типовой шахтной - за 70-80 минут. При этом продукт будет высушен до влажности Wk=3% (установленной регламентом на сушку силикагеля) за 55 мин. после начала сушки.

Повышение температуры агента сушки - основное средство интенсификации процесса. Нагрев материала выше 45° С сопровождается увеличением трещиноватых частиц силикагеля.

Также увеличение скорости сушильного агента влияет на повышение скорости сушки, особенно в начале процесса, и приводит к сокращению общей ^продолжительности сушки (при увеличении скорости воздуха возрастает скорость испарения влаги с поверхности материала).

Большой эффект дает повышение скорости сушильного агента до 1,2-2,0

при которой слой силикагеля переходит в псевдоожиженное состояние, т.е. поминает вязкую жидкость.

Таким образом, предложены следующие режимы сушки силикагеля в ТНСУ с сушилкой кипящим слоем: температура сушильного агента на входе сушилку для силикагеля 35-45°С, скорость сушильного агента в сушилке 1,2-2,0 м/с, при начальной влажности влажного силикагеля 45-60%.
