РОЗРАХУНКОВА СХЕМА КОПАЧА МОРКВИ V- ПОДІБНОЇ ФОРМИ

Є.Лепеть

Магістрант

Дніпропетровський державний аграрний університет

В процесі досліджень V- подібного розпушувача грунту, що проводились ДДАУ в рамках розробки чізель-плуга [1], було відмічено винесення на денну поверхню сторонніх включень, починаючи від каміння і закінчуючи дротом. В процесі польових досліджень було встановлено, що чим вище ступінь розпушення грунту, тим інтенсивніше цей процес відбувається. Цей ефект був використаний при створенні копача столових коренеплодів. В подальшому в процесі досліджень вже копача було відмічене, що підведення до нього коливань суттєво інтенсифікує процес.

За результатами попередніх аналітичних досліджень нами обрана наступна схема робочого органа (рис.1.). Особливість конструкції полягає в наявності пружного елемента 3, зміною якого можна оптимізувати параметри коливань, оптимальні для конкретних умов роботи.

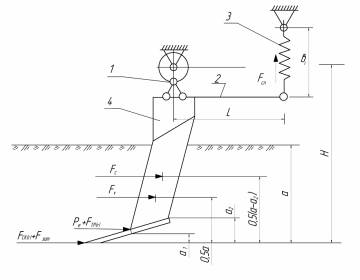

Рисунок 1. Схема діючих сил у повздовжно вертикальній площині:

1 – ексцентрик; 2 – тяга повздовжна; 3 – пружний елемент; 4 – корпус

Розроблена математична модель на відміну від загальновідомих [2] має більш деталізований розподіл сил. Сила, що діє на корпус у повздовжно-вертикальній площині має наступні складові:

F_СК(Г) - горизонтальна складова опору сколу грунту;

F_ЗАТ – додатковий опір від затуплення леза леміша;

P_Е – горизонтальна складова сили тиску призми грунту на долото;

F_ТР(Г) – горизонтальна складова сили тертя гранта по долоту;

F_С – горизонтальна складова сили тиску та тертя на бокові стояки;

F_V – швидкісна складова опору за теорією Ю.А.Вєтрова.

Виконавши розрахунки нами отримане співвідношення наведених складових тягового опору (табл.1.)

Таблиця 1. Розрахункові значення доведених до корпусу сил

Сила	Розрахункове значення, Н	Відсоткова складова, %
FСК(Г)	312	45,8
FЗАТ	54	7,9
PЕ	127	18,6
FТР(Г)	79	11,6
FС	96	14,1
FV	13	2,0
Всього	681	100

В результаті виконаного аналізу нами отримана наступна розрахункова формула визначення діючої на пружний елемент сили

F_СП = {(F_СК(Г) + F_ЗАТ)∙H + (P_e+ F_ТР(Г))∙ (H – a₁) + F_V ∙ (H – 0,5a) + F_C ∙ [H – 0,5∙(a – a₂)]}

Висновки. Аналітичними дослідженнями визначено прогнозований тяговий опір розробленого копача та складових опору, що дозволить оптимізувати конструкцію з точки зору їх мінімізації

Література

1. Волик Б.А., Ліхоман О.В. Аналітичне обґрунтування конструктивних параметрів V- подібного копача коренеплодів// Механізація сільськогосподарського виробництва/ Вісник Харківського державного технічного університету сільського господарства, Випуск 20.- Харків: ХДТУСГ, 2003. – с.203-206.

2. Панченко А.Н. Аналитический метод определения тяговых сопротивлений почвообрабатывающих и землеройных машин и оценка их эффективности для энергосберегающих технологий: Учебное пособие /А.Н.Панченко// Днепропетр. гос. агр. ун-т. – Днепропетровск, 1995. – 96с.
