Опытная установка для низконапорно-капельного орошения

Уменьшение непроизводительных потерь поливной воды путем перевода оросительной сети на более высокий технический уровень с применением новой техники и технологии орошения,является актуальной проблемой.

В основу низконапорно-капельного способа орошения заложена гибкая технология нормированного распределения воды и минерального питания непосредственно каждому растению в потребное время. Такая технология в корне отличается от поверхностного орошения.

Техническое средство для проведения низконапорно-капельного орошения представлено на рисунке 1.

Капельница состоит из штуцера 1, соединённого одним концом с поливным трубопроводом 2, а другим концом с мягкой и упругой резиновой трубкой 3, крышки 4, имеющей конусообразный выступ 5, располагающейся внутри резиновой трубки 3 и отверстия 6, контргайки 7, прокладки 8. Крышка 4 имеет свободное перемешение по оси относительно штуцера 1.

Капельницы в процессе эксплуатации неизбежно подвергаются засорению, которое приводит к снижению надежности их работы.

Система безнапорного капельного орошения (рисунок 2,3) состоит из поливных трубопроводов 2 с капельницами 9, распределительного трубопровода 10, к которому подсоединён гидроаккумулятор 11 со штуцером 12. Распределительный трубопровод 10 имеет запорный орган 13. Система снабжена также переносным пневмоаккумулятором 14.

1-штуцер; 2-поливной трубопровод; 3-резиновая трубка; 4-крышка;

5-конусообразный выступ; 6-отверстия; 7- контргайка; 8-прокладка.

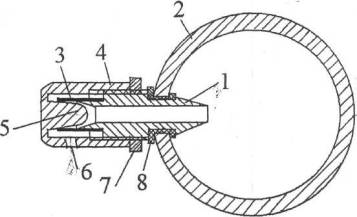

Рисунок 1. - Капельница

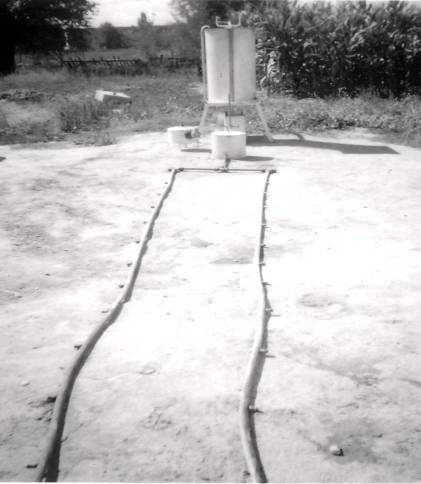

Рисунок 2. - Техническое средство для проведения низконапорно-капельного орошения

2-поливной трубопровод; 9-капельницы; 10-распределительный трубопровод; 11-гидроаккумулятор; 12-штуцер; 13-запорный орган;

14-переносной пневмоаккумулятор.

Рисунок 3.Схема системы низконапорно-капельного орошения

Система низконапорно-капельного орошения работает следующим образом. Перед проведением полива наполняют поливную трубопроводную сеть 2-системы водой, подавая самотеком из головной части под незначительным перепадом 15-20 см. При этом крышка 4 капельницы системы находится в крайнем правом положении, то есть в закрытом состоянии капельницы.

Как только трубопроводная сеть напоняется водой, приступают к запуску капельниц в работу. Для этого путём постепенного откручивания крышки 4 капельницы 9 производят регулирование взаимного расположения конусного выступа 5 и выходного сечения резиновой трубки 3 с целью достижения каплеобразования.

При постепенном откручивании крышки 4 достигается нужная степень прилегания кольцевой стенки отверстия резиновой трубки 3 к конусной поверхности выступа 5 крышки 4, где будет образовываться зазор, обеспечивающий нужный расход капли. После окончания регулировки с целью исключения изменения положения крышки фиксируют её контргайкой 7. Отрегулированный расход воды через отверстия 6 в крышке 4 подаётся в виде капли к корням растений.

При изменении значения водопотребности растений в период вегетационного полива расход воды через капельницы меняется путём изменения рабочего напора в системе.

В процессе эксплуатации системы чистота профилактики по очистке её капельниц назначаться в зависимости от мутности оросительной воды.

Профилактики по очистке отдельных модулей системы, проводится обслуживающим персоналом закрытия запорного органа 13 и подсоединяет переносной пневмоаккумулятор 14 к штуцеру 12 гидроаккумулятора 11. Объём гидроаккумулятора 11 рассчитан для проведения очистки капельниц промывкой. Очистка капельницы проводится следующим образом.

Для продавливания объёма воды в гидроаккумуляторе 11 через капельницы 9, обслуживающий персонал постепенно открывает запорный орган переносного пневмоаккумулятора 14, создавая тем самым незначительный напор -1,5-2,0 м в поливных трубопроводах 2. При этом под воздействием давления увеличивается диаметр упругой резиновой трубки 3, расширяется зазор между конусным выступом 5 крышки 4 и стенкой выходной части резиновой трубки. Находящийся в этой части капельницы нанос создает скоростной напор и под действием напора происходит очистка капельницы.

В момент прекращения подачи воздуха из пневмоаккумулятора 14 в гидроаккумулятор 11 одновременно происходит понижение напора в сети, а открытием запорного органа 13- происходит стабилизация его до прежнего значения.

Таким образом, достигается упрощение проведения профилактики по очистке капельниц и повышение надежности работы системы в целом.
