Исследование изменения дилатометрических показателей газового угля под действием углей разных марок

Авторы: д.т.н., проф. Старовойт А.Г., к.т.н., доц. Малый Е.И., асп. Вадешкин И.С.

Как известно [1], спекание углей – это сложный процесс, который имеет стадийный характер.

Если каждую стадию рассматривать, как радикальный механизм превращений, то можно этот процесс представить в виде известных брутто-реакций [2], которые в некоторой степени объясняют образование пластической массы угля, полукокса и кокса.

Используя угли различных марок можно влиять как на процесс образования пластической массы, так и на прохождение брутто-реакций [3].

С целью установления такого эффекта нами был разработан метод подготовки газового угля и использован дилатометрический метод анализа.

Полученные дилатометрические кривые опытных углей (рис.) четко характеризуют некоторые изменения относительно всех трех дилатометрических показателей (табл.) в зависимости от вводимой марки угля.

Таблица – Свойства исследуемых углей и их смесей

Наименование шахты, ЦОФ	Марка	Показатели дилатометрии
		Ив, мм	Пн, сек	Пв, сек
Узловская	К	30	423	371
Краснолиманская	Ж	73	362	409
Селидовская	Г	17	386	162
Смесь 1	-	19	467	319
Смесь 2	-	60	405	390

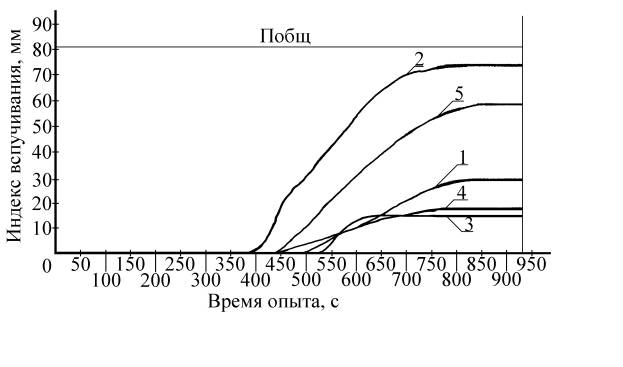

Рисунок – Дилатометрические кривые исследуемых углей и их смесей:

1 – коксового угля;

2 – жирного угля;

3 – газового угля;

4 – смеси газового и коксового угля;

5 – смеси газового и жирного угля.

Таким образом, на основании проведенных исследований было установлено что применяя в качестве добавок к газовым хорошоспекающие угли, можно влиять на их пластическое состояние, что обусловливает дальнейшие исследования в этой области.
