Современные информационные технологии
Колосов
Е.А.
Донецкий
национальный технический университет
Показники якості IP-телефонії
Часто, при організації VoIP мережі
на підприємстві проектувальники мають справу не з
побудовою абсолютно
нової телекомунікаційної системи, а з
модернізацією вже існуючої мережі.
І, як правило, модернізувати доводитися
традиційні системи з
комутацією каналів. Причина такого підходу зазвичай завжди одна – бажання замовника понизити витрати. При цьому замовник
зацікавлений в тому, щоб
якість зв'язку існуючої мережі
не тільки залишалася на
колишньому рівні, але і була поліпшена. Проте на даний момент не існує чіткої системи постановки
вимог до IP-телефонної мережі на основі відомих вимог до
традиційного телефонного зв'язку. Таким чином, існує необхідність в розробці
методики перерахунку показників якості, тобто якогось
“чорного ящика” (рис 1.1), на вході якого ми маємо показники якості традиційної
телефонної мережі, а на
виході показники якості IP-телефонної
мережі.
Вхідними
даними такої системи є:
·
Кількість абонентів
N
·
Питоме навантаження з одного абонента у, Ерл
·
Вірогідність
втрат по викликах, Pв; по
навантаженню Pн; за часом Pt.
Вихідними:
·
Пропускна спроможність B, біт/с
·
Затримка t, мс
·
Вірогідність
втрат пакетів, Pп
При обліку
таких параметрів як тип алгоритму кодування, протокол сигналізації, протокол 2
рівні моделі OSI маємо

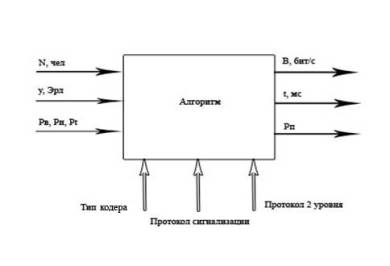

Рис 1. Методика перерахунку показників якості
Зупинимося
на підрахунку необхідної пропускної спроможності каналів зв'язку для окремого
офісу корпорації X. Припускається, що дана корпорація вже володіє системою традиційного
телефонного зв'язку. Необхідно побудувати систему IP-телефонного зв'язку із
збереженням вже
наявного рівня якості зв'язку.
Голос для передачі по мережі спочатку потрапляє на вхід цифрового
сигнального процесора DSP (Digital Signal Processor), де він порціями кодується
певним кодеком. Вихід з DSP інкапсулюється в PDU (одиниця даних протоколу –
фрейми, пакети) і передається по мережі. Розмір корисного навантаження залежить
від розміру голосового семплу (звукового файлу), який безпосередньо впливає на
необхідну смугу пропускання. Наприклад,
стандартний розмір
кадру кодека G.729 при швидкості кодування 8 Кбіт/с складає 10 мс. Варто
відзначити, що кількість корисної інформації в пакеті є величина конфігурується
і впливає на величину змінних
затримок (так званих джиттерів – jitter). Так
устаткування фірми Cisco інкапсулює в PDU 20мс голосу, тобто два кадру
кодека G.729 на пакет.
Розмір семплу в байтах
розрахуємо по формулі:
|
|
(1) |
де
- розмір семплу в
байтах
- розмір семплу в секундах
- бітрейт використовуваного
кодека.
Для обчислення смуги пропускання каналу, займаної одним дзвінком,
використовуємо наступну формулу:
|
|
(2) |
де
- смуга
пропускання каналу, займаною одним дзвінком
- об'єм службової інформації протоколу
канального рівня в байтах. Розмір службової інформації при використанні
Ethernet II складає 18 байт (6
байт – адреса призначення, 6 байт – адреса джерела, 2 байти – тип, 4 –
контрольна сума)
- Заголовки IP, UDP і RTP без компресії в байтах (20 IP, 8
UDP, 12 RTP)
- розмір пакету в
байтах.
Як було вказано вище, на підприємстві вже діє система
традиційної телефонії, яка забезпечує необхідний рівень якості. Одним з
показників є
кількість можливих одночасних сеансів зв'язку в системі, при заданому
навантаженні. Проектована система IP-телефонії повинна забезпечити даний рівень. Таким чином, необхідна
пропускна спроможність каналів зв'язку складе:
|
|
(3) |
де
- число одночасно
обслуговуваних викликів.
Поставити
вимогу щодо числа одночасно
обслуговуваних викликів в системі до майбутньої мережі|сіті| IP-телефонії необхідно на основі даних системи
традиційної телефонії, що вже діє. Зробити це можливо, скориставшись даними про
навантаження і першою формулою Ерланга для певного рівня явних втрат.
Затримка створює незручність при веденні діалогу,
приводить до
перекриття розмов і виникнення луну.
Утруднення діалогу і
перекриття розмов стають серйозним питанням якості, коли затримка в одному
напрямі передачі
перевищує 250 мс. Затримка в межах 150 мс забезпечить якісний зв'язок.

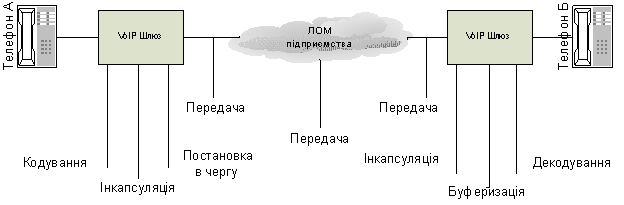

Рис 2. Затримки в мережі
Варто відзначити, що затримка
при передачі по мережі складається із затримки, що вноситься фізичним
середовищем передачі, проміжними мережевими пристроями (маршрутизатори,
концентратори і т.п) і часу передачі пакетів по мережі.
Таким чином, сумарну затримку мережі
можна описати формулою
|
|
(4) |
де
/
- затримка при кодуванні і декодуванні голосових відліків.
Дана складова затримки фіксована для типу кодера.
- затримка збору закодованих відліків в пакети (інкапсуляція)
для передачі через пакетну мережу є фіксованою.
- затримку, що
вноситься фізичним середовищем
передачі. Залежить від типу
і довжини кабелю. Для витої
пари UTP cat 3,
затримка складає 0,55 мкс на метр.
- затримка вноситься буфером джиттера|. Розмір буфера джиттера – величина конфігурується. Зазвичай встановлюється в межах 30 мс.
- затримка при постановці пакетів в чергу для передачі через
мережу.
- затримка передачі
пакету по мережі. Визначається формулою:
|
|
(5) |
де - розмір передаваного пакету в байтах
– пропускна
спроможність системи.
Зі всіх типів затримки найбільше побоювання викликає
затримка, що вноситься чергами. При високій завантаженості системи розмір
черги, а разом з нею і затримка, можуть рости необмежено. Середнє значення затримки, що вноситься
чергою, для простої системи M/M/1 можна визначити як:
|
|
(6) |
де
- інтенсивність потоку заявок, packet/c
- середня частота
обслуговування заявок, packet/c.
Література:
1. Гольдштейн B.C., Пинчук А.В., СуховицкийА.Л. IP-Телефония. — М.:
Радио и связь, 2001. — 336с.: ил.
2. Росляков А. В., Самсонов М. Ю., Шибаева И.В. IP - телефония. — М.: Эко-Трендз, 2003.
— 252с.: ил.
3.
Cisco
Technical Solution Series: IP Telephony Solution Guide – Cisco Systems, Inc., 2001
4. Cisco Voice Over IP. Student Guide - Cisco Systems Inc., 2003
5.
Ярцев И., Принципы организации IP-телефонии на базе решений Cisco Systems. «Jet Info» №9(160) – М.: «Инфосистемы Джет», 2006.
