Технология Digital Subscriber Line (xDSL)

Технология цифровых абонентских линий Digital Subscriber Line (DSL) — это техно-логия, которая стала популярной в последние годы и позволяет предоставлять конечным пользователям выделенную полосу пропускания большой ширины. DSL работает в сетях с топологией "звезда", в которых от центра к листовым узлам проложены выделенные линии связи на основе медных кабелей типа "витая пара". Скорость передачи данных между

центральным и листовыми узлами может лежать в пределах от 64 Кбит/с до 8 Мбит/с. Эта скорость зависит от характеристик используемого кабеля, количества физических соединений, расстояния, которое проходит сигнал, погодных условий и конкретной используемой технологии DSL. Короткие расстояния, минимальное количество соединений и использование кабеля с большим диаметром жилы способствуют более высокой скорости передачи данных.

На данный момент на рынке существует много различных вариантов технологии DSL. В сетевой промышленности эту группу технологий принято называть xDSL. В нее входят технология асимметричной абонентской линии (Asymmetric Digital Subscriber Line —ADSL), технология симметричной абонентской линии (Symmetric DSL — SDSL) и технология сверхскоростной абонентской линии (Very High Data Rate DSL - VDSL).

Технология ADSL обеспечивает асимметричную полосу пропускания в канале между

центром звезды и листовым узлом. Скорость передачи данных от центра звезды к листовому узлу выше (как минимум в три раза), чем скорость передачи данных в про-тивоположном направлении. Технология ADSL является весьма привлекательной услугой провайдера Internet-сервиса конечным пользователям, поскольку пользователи Internet

обычно принимают гораздо больше данных, чем передают. В такой конфигурации провайдер Internet-сервиса находится в центре DSL-звезды, а пользователи представляют собой листовые узлы. Для создания канала провайдер устанавливает два ADSL-модема,которые соединяются между собой медным кабелем типа "витая пара". Установленные модемы создают в таком кабеле три независимых канала: канал потока данных от центра,

дуплексный канал и канал базового телефонного сервиса. Провайдер ADSL-сервиса может использовать эти каналы для предоставления конечным пользователям услуг по телефонной связи и передаче данных.

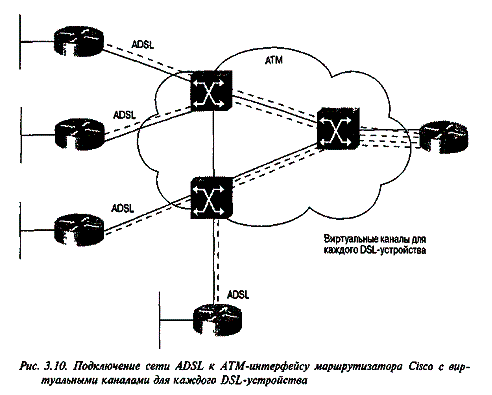

Сетевое оборудование, например, маршрутизаторы или мосты, обычно подключается к ADSL-модему с использованием технологии глобальных сетей, к примеру, Frame Relay или ATM. Каждый конечный пользователь или иногда каждый канал конечного пользователя выглядит для сетевого оборудования как отдельный виртуальный канал. На одном высокоскоростном интерфейсе глобальной сети, к которому подключается ADSL-модем,маршрутизатор может поддерживать большое количество виртуальных каналов и соответствующих пользователей. Такая топология показана на рис. 3.10.

На текущий момент провайдеры Internet-сервиса предоставляют конечным пользователям только услуги по асимметричной передаче данных, используя технологию ADSL,хотя прогнозируется, что в скором будущем они будут предоставлять и услуги местной телефонной связи. Однако многие факторы, и административные в их числе, могут изменить это будущее.

Технология SDSL обеспечивает между центром звезды и листовыми узлами одинаковую полосу пропускания в обоих направлениях (как любой другой канал полной дуплексной связи). На сегодняшний день эта технология используется на малых предприятиях для соединения офисов между собой и для доступа к сети Internet. Провайдеры Internet-сервиса и провайдеры других услуг подключаются к SDSL-каналам так же, как и при использовании технологии ADSL. Основное отличие заключается в том, что модемы,

стоящие на каждом конце кабеля "витая пара", обеспечивают симметричный канал передачи данных.

Технология VDSL обеспечивает на коротких расстояниях широкополосные соединения по телефонным линиям на основе кабелей типа "витая пара". Так же, как и в Других технологиях DSL, фактическая скорость передачи данных зависит от длины кабеля между DSL-модемами. На текущий момент технология VDSL все еще разрабатывается, но высокие скорости передачи данных позволили бы провайдерам DSL-сервиса предоставлять больше новых услуг. Разработчики этой технологии серьезно говорят, что реально

достижение скоростей передачи данных от 13 до 55 Мбит/с. Наиболее вероятно, что первая реализация технологии VDSL будет асимметричной со скоростями передачи данных к центру, лежащими в диапазоне от 1,6 до 2,3 Мбит/с.

Компания Cisco выпускает специальную серию маршрутизаторов, серию 600, оснащенную DSL-интерфейсами. Эти маршрутизаторы могут выполнять роль мостов и маршрутизаторов между сетями DSL и Ethernet или работать в качестве модемов для технологий ADSL и SDSL. На текущий момент эти маршрутизаторы работают под управлением варианта IOS, называемого

Cisco Broadband Operating System (CBOS). Пока что процесс конфигурирования этой ОС отличается от процесса конфигурирования ОС IOS, однако Cisco планирует переработать пользовательский интерфейс ОС CBOS для большей совместимости с ОС IOS. С помощью комбинации ипродуктов компании Cisco, работающих под управлением IOS и CBOS,можно

построить сеть передачи данных, использующую самые разные методы передачи данных.
