Принцип побудови компонентів спеціалізованих систем керування для лазерного технологічного комплексу

Розробка теоретичних наукових основ проектування мікропроцесорних систем для багатокоординатних лазерних комплексів на єдиному методологічному й інформаційному базисі включає спеціалізовані сопроцесори, що обчислюють функції на заданому інтервалі аргументу для визначення траєкторії переміщення лазерного інструмента, в тому числі, і функції типу являє собою першочерговою задачею [1, 2].

Операція добування квадратного кореня як самостійна операція в системі команд ЕОМ включається в випадку, коли потрібно відносно часто використовувати. Такі ситуації зустрічаються при створенні спеціалізованих проблемно-орієнтованих моделей та їх компонентів.

Високопродуктивним функціональним перетворювачам присвячено ряд робіт В.Д. Байкова, А.М. Оранського, В.Б. Смолова, В.П. Тарасенка та ін. Сопроцесорні вироби, що реалізовані таблично-алгоритмічними методами і спрямовані на розв’язання задач в реальному масштабі часу з високими якісними та експлуатаційними показниками є задача актуальна.

Для добування квадратного кореня існують наступні методи:

- використання існуючих таблиць квадратів, але для багатозначних чисел, як правило, вони відсутні;

- обчислювання квадратного кореня з багатозначних чисел можливо проводити на ЕОМ заздалегідь, але процес обчислення витрачає багато часу;

- розкладання чисел на прості множники і добування квадратного кореня з добутку, але цей метод трудомісткий та обмежений функціональними можливостями (не можливо використовувати його для простих чисел);

- метод підбору, але він застосовується для цілих чисел.

Характерною особливістю всіх методів є використання відповідних таблиць.

Системний аналіз методів та моделей показав, що в умовах попередньої підготовки таблиці найкраще використовувати електронні таблиці MS Excel [3], яка представлена на рис. 1.

При цьому до моделі ставляться наступні вимоги:

1. Модель повинна добувати квадратний корінь з наперед заданою точністю.

2. В моделі дозволяється використовувати тільки такі арифметичні операції, які можуть бути реалізовані в логічній моделі.

3. Модель повинна давати тільки один результат.

4. Час виконання операції повинен бути скінченним і мати реально допустиме значення.

5. Циклічні операції повинні бути замінені послідовним їх виконанням з максимально прогнозованим числом повторень.

6. Модель повинна бути побудована по модульному принципу: вона повинна включати в себе набір незалежних модулів, які об’єднуються в єдине ціле. Це дає можливість оперативно вносити зміни у модель і простежити від початку до кінця проходження одиниці на будь-якому рівні, що дозволяє своєчасно виявляти похибки обчислення.

Структурна схема формування таблиць для добування квадратного кореня працює по наступному принципу:

1. Задано число в десятковій позиційній системі числення.

2. Переводиться число в двійкову позиційну систему числення. Формується таблиця аргументу х.

3. Знаходиться квадратний корінь у з числа в двійковій позиційній системі числення. Формується таблиця функції у.

4. Для контролю результат переводиться в десяткову позиційну систему числення, піднесення до степеня 2.

5. Результат порівнюється з відомим результатом на предмет допустимої похибки.

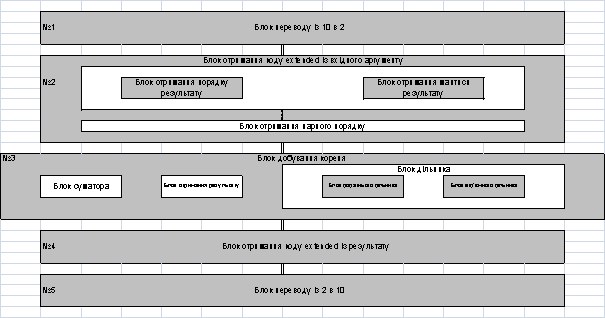

Рис. 1. Структурна схема пристрою

При апаратурній реалізації функції на заданому інтервалі x пропонується за допомогою таблично-логічного метода, модель спеціалізованого сопроцесору представлена на рис. 2.

Характерною ознакою таблично-логічного метода є пошук по таблиці корегуючої константи у відповідності з вхідною незалежною змінною та виконання логічної операції – сума по модулю 2 [1, 4, 5].

Оскільки заздалегідь створена таблиця, в якій вхідна кодова комбінація Х відповідає вихідній кодовій послідовності Y та різниці між ними D, яка отримується

D = Х Å Y.

Нехай вхідна кодова послідовність має вигляд:

Х = ( x_n-1 2^n-1 + x_n-2 2^n-2 + … + x_n-і 2^n-і + … + x₁ 2¹ + x₀ 2⁰ ),

а відповідна вихідна кодова послідовність:

Y = ( y_n-1 2^n-1 + y_n-2 2^n-2 + … + y_n-і 2^n-і + … + y₁ 2¹ + y₀ 2⁰ ),

Корегуюча константа обчислюється наступним чином:

Х Å Y = x_n-1 2^n-1 Å y_n-1 2^n-1 + x_n-2 2^n-2 Å y_n-2 2^n-2 + … + x_n-і 2^n-і Å y_n-і 2^n-і + … +

+ x₁ 2¹ Å y₁ 2¹ + x₀ 2⁰ Å y₀ 2⁰ = ( x_n-1 Å y_n-1 ) 2^n-1 + ( x_n-2 Å y_n-2 ) 2^n-2 + …+

+ ( x_n-і Å y_n-і ) 2^n-і + … + (x₁ Å y₁ ) 2¹ + ( x₀ Å y₀ ) 2⁰,

де x_n-1 2^n-1 Å y_n-1 2^n-1 = D_n-1 2^n-1 ;

x_n-2 2^n-2 Å y_n-2 2^n-2 = D_n-2 2^n-2 ;

x_n-і 2^n-і Å y_n-і 2^n-і = D_n-і 2^n-і ;

x₁ 2¹ Å y₁ 2¹ = D₁ 2¹ ;

x₀ 2⁰ Å y₀ 2⁰ = D₀ 2⁰.

Тобто константа має вигляд:

D = ( D_n-1 2^n-1 + D_n-2 2^n-2 + … + D_n-і 2^n-і + … + D₁ 2¹ + D₀ 2⁰ ).

та зберігається в числовому блоці (ЧБ)

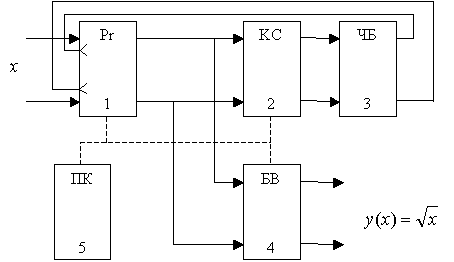

Рис. 2. Образно-знакова модель для обчислення функції

1– вхідний регістр; 2 – комбінаційна схема; 3 – числовий блок пам’яті;

4 – блок вентилів; 5 – пристрій керування.

Перевагою цієї моделі є зменшення апаратурних затрат, за рахунок використання вхідної кодової послідовності, висока надійність, висока швидкодія, яка адекватна класичному табличному методу завдяки відсутності тривалих арифметичних операцій та високий відсоток придатних кристалів з пластини, що зменшує вартість пристрою [1, 2, 4, 5].

Висновки:

1. Запропонований метод на основі середовища електронних таблиць MS Excel для попереднього розрахунку таблиць який забезпечує прозорість формування результатів без похибок.

2. Запропонована образно-знакова модель для обчислення функції , яка має високу надійність, швидкодію, низьку вартість.
