Анализ источников ошибок в сетях доступа

Источником ошибок в сети доступа является наличие электромагнитных помех, влияющих на работу систем передачи. Одна из основных проблем разработки и функционирования телекоммуникационных систем – защита каналов связи от помех естественного и искусственного происхождения.

При передаче данных по каналам связи всегда возникают ошибки. Причины их могут быть самые различные, но результат оказывается один — данные искажаются и не могут быть использованы на приемной стороне для дальнейшей обработки [1]. Классификация мешающих воздействий на сигнал в линиях связи приведена на рисунке 1.

Рисунок 1 - Классификация мешающих влияний в сети доступа

Периодический случайный шум представляет собой результат суммирования синусоид с одинаковыми амплитудами и случайными фазами. Шум содержит все частоты, которые могут быть представлены целым числом периодов на определённом числе выборок [2].

Импульсная помеха порождается множеством причин. Она проникает в основном через цепи питания аппаратуры связи или индуцируется в проводах линий связи и антеннах внешними электромагнитными полями индустриального или природного происхождения. Потоки импульсных помех представляют собой последовательности пачек и одиночных импульсов.

Электромагнитные помехи характерны лишь для объектов с высокой энерговооруженностью (энергетика, транспорт, тяжелая промышленность и т.п.). В зависимости от источника ЭМП можно разделить на естественные и искусственные.

Индустриальные радиопомехи (ИРП) создают при работе электрические, электронные и радиотехнические устройства различного назначения, за исключением излучений, создаваемых высокочастотными трактами радиопередатчиков [3].

Радиочастотные электромагнитные поля принято делить на низкочастотные и радиочастотные. К таким источникам относятся, в первую очередь, радио- и телевизионные передатчики различного назначения и радары. Кроме того, к ним можно отнести микроволновые печи бытового и промышленного назначения, различные экспериментальные и испытательные установки и т.п.

Свой вклад в электромагнитную обстановку вносят не только рассмотренные выше источники помех. В реальности, к ним добавляются помехи от электротранспорта, лифтов и т.п. Помехи от электрического транспорта на переменном токе обычно представляют собой электрические и магнитные поля промышленной частоты с наложенными на них пачками импульсов, напоминающих коммутационные помехи. Импульсные помехи возникают в моменты искрения контактов, резкого включения или выключения двигателя и т.п. При рассмотрении помех от электротранспорта следует учитывать тот факт, что помехи создает не только сам транспорт, но и питающие его воздушные и подземные линии электропередачи и соответствующие трансформаторные подстанции [3].

Источники помех в звеньях канала доступа корпоративных сетей формируют поток ошибок с одномерным пуассоновским распределением. Структура составного канала связи представлена на рисунке 2.

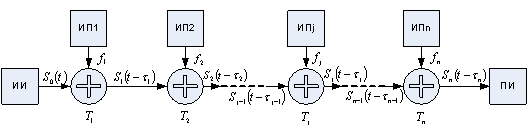

 Рисунок 2 – Структура канала связи сети доступа



Каждое звено канала характеризуется входным  и выходным  сигналами заданной длины сдвинутыми во времени относительно входного сигнала канала  на интервалы запаздывания  и , длительностью нахождения сигнала в звене , определяемой скоростью передачи и длиной сообщения наличием независимого от источников помех других звеньев источника импульсных помех (ошибок) ИП; генерирующего импульсных помех (ошибки), распределенные по пуассоновскому закону со средней частотой следования  :



                                      ,                               (1)



где  - вероятность появления  ошибок на интервале  от го источника помех.

Анализ прохождения сообщения через звенья канала показывает, что происходит накапливание ошибок и совокупность вносимых ошибок в каждом из звеньев, кроме первого, представляет многомерную случайную величину, закон распределения которой в силу независимости источников помех звеньев может быть найден через одномерный распределения (1) звеньев канала:



.                       (2)



         Для каждого звена канала с учетом (2) могут быть определены вероятностные характеристики сообщения.

Вероятность прохождения сообщения через звено без ошибок:



                                            .                           (3)



         Вероятность появления ошибок с учетом их группирования:



                                           ,                          (4)



где ,  - суммарное количество ошибок в сообщении при передаче по «j» звеньям канала.

         Двойные ошибки внесенные в разных звеньях канала в сообщении могут быть скомпенсированные, если они попадают на один бит. Вероятность этого события:



         , (5)



где  - длительность бита сигнала в - м звене канала.

Вероятность прохождения сообщения через составной канал без ошибок:



                                     P(0,T)=P(0,T1)*P(0,T2)***P(0,Tj) ,                        (6)



где  Т- суммарное время прохождения кадра через канал;                                                                                                        Tj- время прохождения кадра через сегмент канала.

При наличии ошибок требуется повторная передача некоторых кадров. Если вероятность искажения одного бита равна Р, а средняя длина кадра равна Ni, то среднее количество пакетов Nn, которое необходимо передать повторно равно [1]:



 .                                                                              (7)



Таким образом, в настоящее время неизбежно растет и усложняется интенсивность обмена информацией на предприятии, в связи с чем большую актуальность приобретает проблема качества обслуживания в сетях доступа. При этом важным является анализ помех в канале связи и выбор метода повышения помехоустойчивости. Для обеспечения требуемых показателей по качеству передачи очевидна необходимость применения средств защиты от ошибок.
