Калмагамбетова А.Ш., Масанов Р.А.

Карагандинский Государственный Технический Университет

Результаты определения атмосферостойкости состава «Казантикор-У»

Существующие в настоящее время направление исследования атмосферостойкости и долговечности огнезащитных покрытий сводится

к следующему:

1) длительные натурные наблюдения за состоянием конструкций, эксплуатируемых в определенных условиях окружающей среды для выяснения вероятных сроков службы;

2) определение в лабораторных условиях стойкости огнезащитных составов при воздействии на них перечисленных климатических факторов в отдельности или в комплексе.

Но в связи с длительностью натурных испытаний прогнозирование эксплуатационных сроков службы состава «Казантикор-У» производились и по результатам ускоренных опытов. В таких экспериментах вызываются такие же виды разрушения покрытий, которые наблюдаются при воздействии естественных климатических факторов, но в значительно более короткие сроки. Ускоренные испытания исследуемых огнезащитных покрытий проводились в аппарате искусственной погоды ИП-1-3. За критерий оценки атмосферостойкости была принята устойчивость и долговечность защитных свойств покрытий. Сохранение этих свойств в период эксплуатации конструкций является не только одним из условий надежности и долговечности покрытия, но и конструкции и сооружения в целом.

В качестве оптимального выбран режим ускоренных испытаний (ГОСТ 9.407-84), позволяющий в наибольшей степени ускорить процесс разрушения покрытий, но не искажающий естественный механизм изменения защитных и декоративных свойств покрытий. Ускоренные испытания проводились путем последовательного перемещения образцов на заданное время в различные по агрессивности атмосферы. Выбранный оптимальный режим ускоренных испытаний на атмосферостойкость, представлены в таблице 1

Для ускоренных испытаний были, изготовлены образцы из стали марки Ст 3сп, размером 100х150 мм, которые после механической обработки поверхности окрашивали огнезащитным составом кистью в 2 слоя, толщина покрытия 1,4 мм. Оценивали качество покрытий в соответствии с ГОСТ 9.407-84 «ЕСЗКС. Покрытия лакокрасочные. Метод оценки внешнего вида». Наблюдали изменения декоративных свойств (рисунок 1) по изменению цвета, блеска, меления (до балла 2) и грязеудержания (до балла 3). Изменение защитных свойств покрытия (рисунок 2) определяли по состоянию коррозии металла, образованию пузырей, отслаиванию и растрескиванию верхнего слоя покрытия. Согласно этим критериям, качественная оценка состояния покрытий соответствует величине количественной обобщенной оценке АЗ следующим образом. При 0,9 < АЗ < 1,0 покрытие признается хорошим, при 0,7 < АЗ < 0,9 покрытие удовлетворительного качества, а при АЗ < 0,7 – покрытие в неудовлетворительном состоянии. Таким образом, за критерий долговечности может быть принята величина АЗ =0,7 по которой можно в первом приближении сравнить сроки службы покрытий из разработанных составов и эталонных.

Таблица 1 - Режим ускоренных испытаний исследуемых составов на атмосферостойкость

Имитируемое воздействие	Продолжи-тельность выдержки, ч	Относительн. влажность воздуха, %	Темпера-тура, С	Аппаратура
Повышенная температура	12	Не более 50	60	ИП-1-3
Повышенная влажность без конденсации влаги при повыш. температуре	60	95+3	35	ИП-1-3
Осаждение хлоридов (0,3±0,1 г/м^2·ч) на поверхности и промышленное загрязнение атмосферы SO2(20±5мг/м^3)	2	Не регла-ментируется	35	Ускоренные Коррозионные камеры
Повышенная влажность с конденсацией влаги при повышенной температуре	14	94-100	25	ИП-1-3
Холод	6		-40	Камера холода
Выдержка на воздухе	2	-	-	-

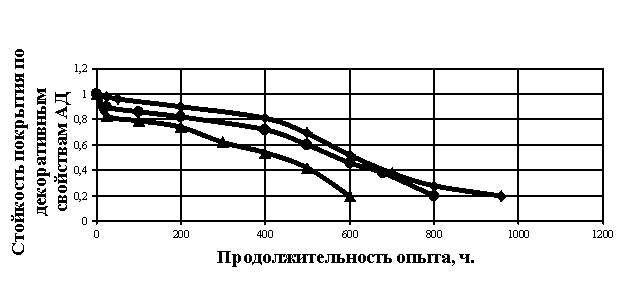

2

3

1

1 - состав «Казантикор-У;

2 – состав «Берлик»; 3 – состав ВПМ-2.

Рисунок 1 - Изменение декоративных свойств огнезащитных составов

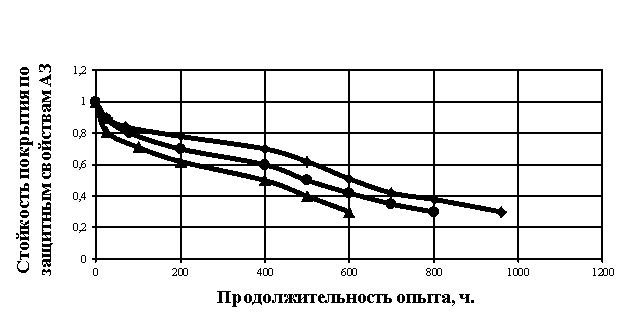

1

2

3

1 - состав «Казантикор-У;

2 – состав «Берлик»; 3 – состав ВПМ-2.

Рисунок 2 -Изменение защитных свойств огнезащитных

составов

Таким образом, атмосферостойкость состава «Казантикор-У» после одного цикла испытаний в ускоренном режиме, остаются почти неизменными, следовательно, состав можно считать атмосферостойким.
