Технические
науки. №8.
Павлюс С.Г., Соборницкий В.И., Замурников
В.М., Папанова И.И., Антонов А.С., Букреев В.Ю.
Украинский Государственный
Химико-Технологический Университет
Повышение
энергетических показателей потребителей большой мощности
Электроснабжение потребителей большой
мощности, а в частности ферросплавных печей мощностью до 100 МВА, током
промышленной частоты приводит к снижению коэффициента мощности до 0,8-0,85 за
счет большого реактивного сопротивления короткой сети.
Внедрение в промышленности энергосберегающих
технологий ставит важнейшие задачи повышения энергетических показателей таких
мощных потребителей – коэффициента мощности и коэффициента полезного действия.
Снижение реактивного сопротивления и
соответственно повышения коэффициента мощности можно добиться путем
использования токов пониженной частоты. Для этой цели важным вопросом является
выбор типа преобразователя. В области выходных частот, превышающих частоту
питающей сети, вопрос о выборе типа преобразователя однозначно решается в пользу
преобразователей с автономными инверторами тока или напряжения, поскольку
преобразователи частоты с непосредственной связью нецелесообразно выполнять на
частоту большую 30 – 40 Гц.
Таким образом, для указанных выше
потребителей подходит преобразователь частоты с непосредственной связью, в
частности, был рассмотрен трехфазно — трехфазный трехпульсный

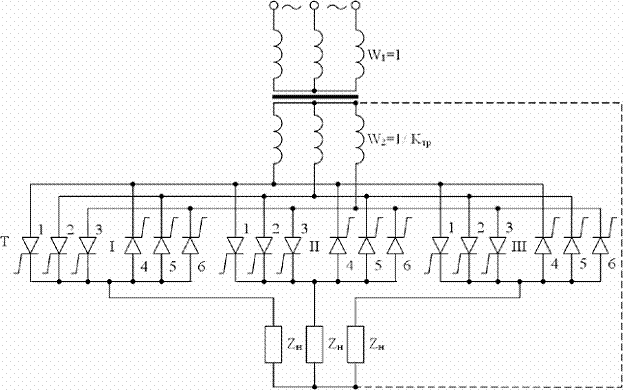

преобразователь с нулевыми вентильными группами (рис.1).
Рис.1
Трехфазно - трехфазный трехпульсный преобразователь с
нулевыми вентильными группами
При выборе формы напряжения
управления были учтены такие факторы, как схемная сложность системы управления,
коэффициент использования элементов силовой схемы по напряжению, а так же
коэффициент мощности.
При прямоугольной форме напряжения
управления амплитуда основной гармоники на 27% больше чем при синусоидальной
форме и на 22-25% меньше чем при ступенчатом и трапецеидальном напряжении
управления.
Предварительный анализ кривых
напряжения приводит к выводу, что наибольший коэффициент мощности обеспечивает
прямоугольная форма напряжения управления, наименьший – треугольная.
Устройство управления должно
обеспечивать независимое регулирование частоты и амплитуды напряжения на m2
выводах, работающих со сдвигом напряжения 2π/m2.
Требуемый диапазон частот – от долей герца до 20-30 Гц. Наиболее сложное
устройство формирование напряжения синусоидальной формы. Проще устройство
напряжений трапецеидальной, треугольной и ступенчатой формы. Самым простым
является устройство формирования напряжения прямоугольной формы.
КПД преобразователя частоты с
непосредственной связью определяется тремя величинами: коэффициентом мощности
нагрузки, полной мощностью преобразователя и напряжения класса тиристоров (Uт.кл.). Для мощных преобразователей
и коэффициенте мощности нагрузки больше 0,7 приведена упрощенная формула для
расчета КПД:
η=1-(16,4/( Uт.кл.)*cosφ2))

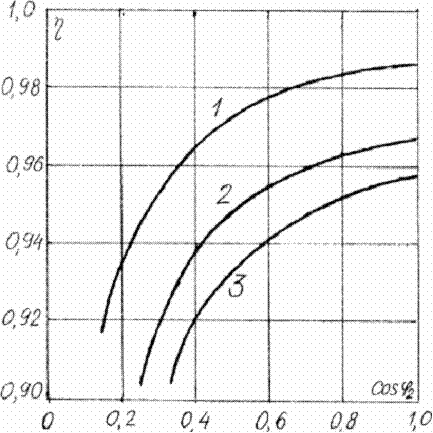

На рис. 2 приведены зависимости КПД
от соsφ2 для Uт.кл.=1200
Рис. 2
Зависимости КПД от соsφ2 для
Uт.кл.=1200
Кривая 1- преобразователь частоты с
непосредственной связью; кривая 2 преобразователь частоты на основе инвертора
напряжения; кривая 3 преобразователь частоты на основе инвертора тока.
