Технические науки/8. Обработка материалов в машиностроении

К.т.н. Милько В.В.

Хмельницький національний університет, Україна

Методика спрощеного визначення коефіцієнту тертя по задній поверхні різального інструменту

Створення аналітичних моделей процесу різання, покликаних спростити підготовку виробництва та зменшити собівартість продукції, ускладнюється визначенням вхідних параметрів для них. Невірне їх призначення веде до значних похибок навіть при якісних розрахунках, не говорячи про кількісні показники [1, 2]. Розроблений метод “останнього оберту” [3] для визначення коефіцієнту тертя по задній поверхні різального інструменту (ЗПІ) дозволив зручно та точно визначати цей показник процесу різання без будь-яких обмежень [4]. Але встановлення закону його зміни при зношуванні інструмента вимагає досить довготривалого експерименту, в якому саме вимірювання займає мало часу, а все інше – це підготовка заданої ширини фаски зношування. Проте на стадії попередньої підготовки виробництва за допомогою аналітичних моделей процесу різання допустимим є наближене визначення , користуючись вже встановленими залежностями для відомих груп матеріалів.

Вигляд залежностей коефіцієнту тертя по ЗПІ від різних факторів процесу різання [4] дає змогу зробити певні спрощення закону його зміни для використання у різних випадках аналітичного моделювання процесу різання шляхом статистичної обробки результатів експерименту.

Проводиться два виміри коефіцієнту тертя по ЗПІ в точках А та В (рис. 1). При цьому точка А відповідає кінцю ділянки припрацювання, коли фаска зношування по ЗПІ дорівнює 0,1...0,12мм, а точка В – нормальному зношуванню - мм.

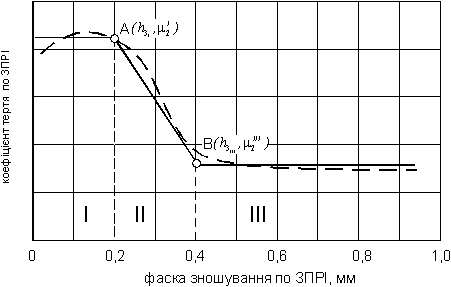

Рис. 1 Опис залежності у вигляді кусково-лінійної функції

Тоді залежність можна описати наступним чином:

, (1)

де - коефіцієнт тертя, який визначається експериментальним шляхом при мм;

- коефіцієнт тертя, який визначається експериментальним шляхом при мм

- залежність коефіцієнту тертя по ЗПІ на другій ділянці, визначається шляхом її математичної інтерполяції.

Скориставшись рівнянням прямої, що проходить через дві точки А та В з координатами і , одержимо вираз (1) у вигляді:

(2)

Таким чином, запропонована методика дозволяє суттєво скоротити час та запобігти витратам матеріалів при проведенні натурних експериментів.

Література

1. Мазур М.П. Про вплив загальмованого тіла-наросту на контактні процеси при різанні пластичних металів // Вісник Технологічного університету Поділля. - №3 .- 2000. – С. 193 – 196.

2. Мазур М.П., Мілько В.В. Вплив коефіцієнта зовнішнього тертя на контактні процеси на поверхнях різального інструменту // Проблеми трибології. - №1. - 1999. – С. 69 – 70.

3. Мазур М.П., Гладкий Я.М., Мілько В.В. Про визначення сил і коефіцієнта тертя на задній поверхні різального інструменту // Проблеми трибології, №3, 2000, - С. 9-12.

4. Мазур М.П., Гладкий Я.Н., Милько В.В. Определение контактных нагрузок и коэффициента трения на задней поверхности режущих инструментов// Резание и инструмент в технологических системах. – Харьков: НТУ «ХПИ», 2001. – С. 129-132.
