Оценка погрешностей измерения температуропроводности шарообразных тел импульсным методом

Д.ф.-м.н. Загребин Л.Д.,  Каракулов О.Е.,

Ижевский государственный технический университет;

д.ф.-м.н. Исавнин А.Г., Казанский (Приволжский) федеральный университет, Россия.



К основным параметрам при измерении температуропроводности шарообразных тел импульсным методом можно отнести температуру перегрева, текущее время, геометрические размеры образца (радиус), расстояние между источником тепла и точкой, в которой производится измерение температурного перепада. Погрешности, возникающие при их определении, и допущения в математической модели определяют в конечном итоге ошибку определения температуропроводности.

Любые измерительные системы не могут обеспечить определение действительного значения температуры элементарного объема исследуемого объекта, поскольку физические принципы и исходные условия проведения измерений в той или иной степени оказываются нарушенными. Результат экспериментального измерения температуры будет отличаться от ее действительного значения, на величину абсолютной погрешности измерения температуры.

Абсолютную погрешность измерения можно разделить на следующие составляющие:

- методические погрешности метода, которые возникают из-за различных допущений при постановке задачи, неточности выполнения методики измерений, недостаточной изученности явлений теплообмена между исследуемым объектом и термоприемником;

- инструментальные погрешности средств измерения, которые возникает из-за несовершенства средств измерения температуры и использования этих средств в условиях, отличающихся от нормальных;

– случайные погрешности, к которым относятся в основном погрешности, вызванные действием шумов, и погрешности квантования.

При практических расчетах в экспериментальной системе применяется математическая модель образца в виде шара при воздействии на него мгновенного теплового импульса. Соответственно, к методическим погрешностям можно отнести следующие погрешности:

– погрешность, вызванную теплообменом образца с окружающей средой;

– погрешность, вызванную конечностью длительности теплового импульса.

Влияние этих факторов можно выразить через погрешность определения критериев и , входящих в расчетные формулы. В таблице 1 приведены погрешности измерения температуропроводности для конкретных параметров образцов и экспериментальной установки, вызванные этими факторами.

Таблица 1

Влияние методических погрешностей на ошибки измерения температуропроводности

Источники погрешностей

Контактный метод

Бесконтактный метод

 Теплообмен с окружающей средой

 2%

 3%

 Конечность времени воздействия теплового импульса

 <0,1%

 <0,1%



К инструментальным можно отнести погрешности, вызванные неидеальностями измерительных приборов. В данной системе они могут вызываться следующими факторами:

– искажениями преддискретизационного фильтра;

– искажениями при программной предварительной обработке сигнала.

Обе этих погрешности можно, как и в предыдущем случае, выразить через изменение критериев и , вызванные ограниченностью полосы пропускания преддискретизационного и программного фильтров.

За случайные погрешности примем, во-первых, погрешности, связанные с неправильным определением размеров образцов (толщины, несоосность образца, оптической оси греющего луча  и площадки визирования) и параметров экспериментальной установки (коэффициент расфокусированности греющего луча), во-вторых, погрешности, связанные с воздействием шумовых сигналов (шумы усилителя, шумы квантования).

Существенное влияние на ошибку измерения параметров  и  сигнала температурного отклика могут вызвать шумы сигнала. Их можно разбить на два основных вида: 1) шумы квантования и 2) шумы, возникающие в датчике и во входных каскадах усиления.

Известно, что среднеквадратическое значение шума квантования [1]

  .                                                                                             (1)

Отсюда среднеквадратическая и относительная среднеквадратическая ошибки определения

 ,                      (2)

где  – цена младшего разряда АЦП,  – коэффициент усиления,  – коэффициент преобразования термопары, – значение выходного кода АЦП, соответствующее . Аналогично можно получить относительную ошибку для бесконтактного метода:

 ,                                                                                  (3)

где – значение выходного кода АЦП, соответствующее .

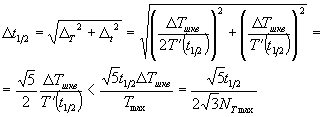

Ошибку определения  можно разбить на две части: 1) ошибку определения собственно  и 2) ошибку, вызванную погрешностью определения . Считая обе составляющих независимыми, можно получить суммарную величину

   .                                       (4)

Соответственно относительная среднеквадратическая ошибка

 .                                                                      (5)

Аналогично и для бесконтактного метода.

При оценке ошибки от второго вида шумов примем допущение, что шум является белым, то есть обладает равномерной спектральной плотностью. После прохождения через тракт усиления, аппаратный и программный фильтры спектральная плотность шумового сигнала изменяется. Так как наименьшей частотой среза обладает программный фильтр, при оценке шумовой ошибки будем учитывать только его воздействие.

В этом случае среднеквадратическое значение шума, приведенного ко входу, можно определить, как [2]

,                                                                                           (6)

где  – спектральная плотность шумового сигнала,  – полоса пропускания шумов. Для упрощения расчетов можно взять , где  – частота среза программного фильтра (реально  несколько выше  [2]).

Как в предыдущем случае, дадим оценку среднеквадратической погрешности определения , как

 .                                            (7)

При контактном способе преобладающей составляющей шума является входное напряжение шумов усилителя [3]. При бесконтактном способе шумовой сигнал создается входными токами шумов [3] первого каскада усилителя и шумами фотодатчика. Ввиду трудности расчета последней составляющей целесообразно определить суммарный шумовой ток экспериментально. В этом случае выражение для среднеквадратической относительной ошибки можно записать, как:

 ,                                                                                          (8)

где  – среднеквадратическое значение входного шумового тока усилителя (определяется экспериментально), – значение перепада тока фотодатчика. Так как величина  сильно зависит от температуры, то и относительная ошибка также зависит от нее. Расчеты показывают, что получить более-менее приемлемое значение  можно при температурах более 850 К.

Таблица 2

Влияние случайных погрешностей на ошибку измерения



Источники погрешностей

Контактный метод

Бесконтактный метод

1. Погрешности от ошибки определения толщины образца

0,9%

 1,6%

2. Погрешности от ошибки определения коэффициента расфокусированности

2,4%

 0,5%

3. Погрешность от ошибки совмещения центров теплового импульса и области измерения

3,2%

 1%

4. Погрешность от ошибки определения радиуса площадки визирования

-

0,5%

5. Погрешность от шума квантования (среднеквадратическая)

0,6%

 0,6%

6. Погрешность от шумов аналоговых устройств (среднеквадратическая)

а) в диапазоне температур 300-1200К

б) в диапазоне температур 850-1000К

в) в диапазоне температур 1000-1700К





0,8%

-

-





-

 5%

 0,6%



Ошибку определение  можно вычислить, как:

                                                                                 (9)

В таблице 2 приведены ошибки, вызванные случайными погрешностями.

Для оценки общей погрешности примем гипотезу о равномерном распределении ошибок в интервалах их допустимых значений. В этом случае можно записать среднеквадратические относительные отклонения для ошибок, вызванных различными причинами. Общую среднеквадратическую погрешность можно рассчитать по формуле [2]:

 ,                                                                                              (10)

где  – среднеквадратическая ошибка, вызванная i-ой причиной.





Литература.

1.        Макквилэн М.К. Фазовые превращения в титане и его сплавах: Пер. с англ. – М.: Металлургия, 1967. – 74 с.

2.        Справочник по теоретическим основам радиоэлектроники. / Под ред. Кривицкого Б. Х. В 2-х т. Т. 2. М.: Энергия, 1977. 472 с.

3.        Пейтон А.Дж., Волш В. Аналоговая электроника на операционных усилителях. М.: БИНОМ, 1994. 352 с.
