ПЕРИОДИЧЕСКОЕ РАСПРЕДЕЛЕНИЕ ДЕФОРМАЦИЙ В СИЛЬНО СЖАТЫХ ОБРАЗЦАХ

Ксендзенко Л.С., Опанасюк А.А., Гнитиенко В.В. (ДВГТУ)

Исследуется напряженно-деформированное состояние образцов горных пород в состоянии сильного сжатия [1, 2].


Исследование закономерностей деформирования образцов горных пород в предразрушающей стадии нагружения [3] при Р>Р* (Р* – критическая нагрузка, за которую может быть принят порог дилатансии) показало, что деформирование образца зачастую носит реверсивный характер,  заключающийся в изменении знаков приращения продольных и поперечных деформаций в локальных участках измерения, соответствующих схеме наклейки датчиков (рис.1).

            а)                                                                               б)

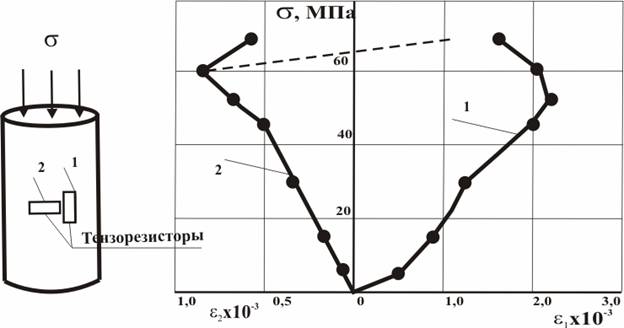

Рис. 1. Реверсивный характер деформирования образцов гранита в предразрушающей области нагружения при сжатии: а) – схема эксперимента; б) – характер деформаций. Штриховая линия показывает величину деформаций, соответствующую гипотезе «упругого восстановления»

Дальнейшие исследования [4], проведенные в лаборатории Цзилиньского университета (КНР) показали, что:

1)       аномальный характер деформирования имеет место только на образцах, где отмечаются дилатансионные эффекты;

2)      деформирование образцов, как по высоте, так и по периметру носит периодический характер, заключающийся в чередовании участков, где имеют место деформационные аномалии, и участков, где одновременно происходит деформирование обычного характера с существенным (аномальным) превышением характерного для данной породы уровнем (рис.2).

В известной литературе реверсивные деформационные аномалии связываются с упругим восстановлением материала около трещины отрыва (гипотеза упругого восстановления) [5,6].

Для проверки гипотезы проведена серия экспериментов, анализ которых позволил сделать следующие выводы [7]:

a)      установлено, что в горной породе при одноосном сжатии в направлении, перпендикулярном оси образца действуют растягивающие напряжения, величина которых очень незначительна;

б)   характер реакции нагруженного образца на образование трещины при таких напряжениях действительно напоминает деформационную аномалию (рис.1), однако релаксационные процессы быстро нивелируют указанный эффект.

Данные выводы ставят под сомнение правомерность гипотезы упругого восстановления. Однако для ее проверки допустим, что гипотеза верна, горная порода очень хрупка и релаксационные процессы весьма незначительные. Трещина отрыва при одноосном сжатии образца должна распространяться в направлении его оси. В этом случае для того, чтобы обеспечить величину продольной аномалии (рис.2), поперечная деформационная аномалия должна иметь величину, указанную штриховой линией. То есть «упругое восстановление» должно приводить к сжатию образца в окружном направлении, что физически невозможно.

Таким образом, гипотеза упругого восстановления деформаций около образующейся в образце горных пород при сжатии трещины, как причина деформационного реверса, была нами отвергнута.

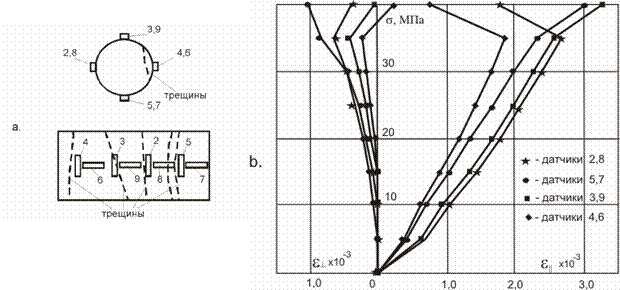

Рис.2. Чередование положительных и отрицательных деформационных аномалий по периметру образца: а) – схема эксперимента; б) – характер деформаций

Теоретические исследования закономерностей деформирования образцов сильно сжатых горных пород проводились с использованием модели среды с самоуравновешенными напряжениями [2]. Образец горной породы в сильно сжатом состоянии моделируется в рамках калибровочного подхода дефектной средой, где перераспределение напряжений определяется полем взаимодействующих мезотрещин, возникающих при сжатии на границах минеральных зерен [7].

Компоненты тензора деформаций в сильно сжатом образце определяется по формулам:

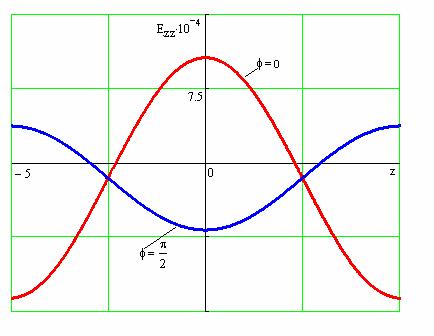

На рис.3а показано распределение продольных деформаций по высоте образца. Хорошо видно, что эти деформации носят периодический характер при Р>Р*. Так же периодический характер носит распределение деформаций по периметру образца (рис.3б,в).



а)

б)

в)

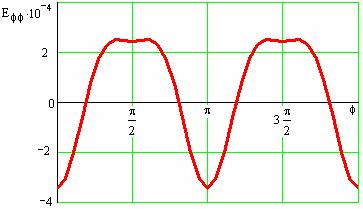

Рис.3. Периодический осцилляционный характер деформирования образцов горных пород:

а) - по высоте образца; б), в) - по периметру образца в центральной части

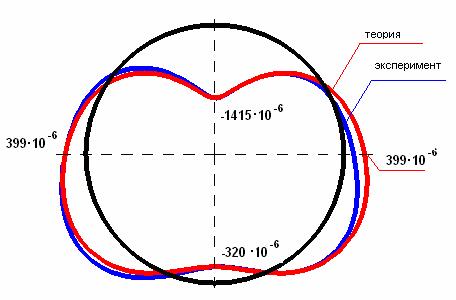

Сравнивая значения продольных и поперечных деформаций, полученных экспериментальным путем с соответствующими теоретическими значениями (рис.4), находим, что относительные погрешности δφ и δz соответственно равны: δφ ≈ 43% , δz≈16%.

а)

б)

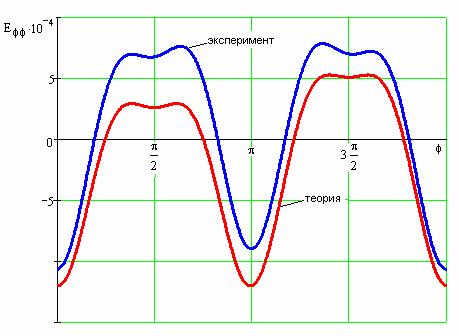

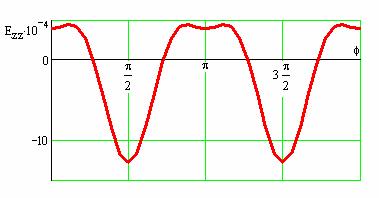

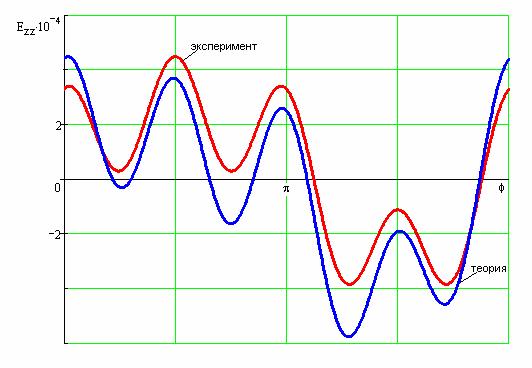

Рис.4. Сравнение деформации (теория и эксперимент): а) - продольных;

б) - поперечных

Результаты теоретических и экспериментальных исследований объемных деформаций показаны на рис.5. Хорошо видно полное качественное и удовлетворительное количественное совпадение теоретических и экспериментальных результатов.

Рис.5. Сравнение результатов теоретических и экспериментальных исследований

В результате проведенных исследований:

1)            был установлен механизм формирования периодической мезотрещинной структуры образцов горных пород в предразрушающей области нагружения, заключающийся в том, что в условиях сильного неравнокомпонентного сжатия и обусловленного этим мезосдвиговым разрушением на неоднородностях среды, напряжения в образце приобретают осцилляционный периодический характер, что имеет следствием развитие на локальных участках действия максимальных нормальных осевых и тангенциальных напряжений очагов концентрации взаимодействующих мезодефектов, а в окрестности очагов – образование относительно разгруженных участков, где деформации приобретают реверсивный характер;

2)            разработан метод прогнозирования разрушения образца горных пород, основанный на деформационных предвестниках разрушения, отличающийся тем, что долгосрочный предвестник совпадает с порогом дилатансии породы при сжатии, среднесрочный предвестник соответствует формированию в образце периодической мезотрещинной структуры, а краткосрочный предвестник соответствует моменту перераспределения деформационных аномалий образца, что обусловлено началом развития в нем макроразрыва.
