АНАЛИЗ ТЕПЛОВЫХ ПОТЕРЬ КОТЛА,

РАБОТАЮЩЕГО НА ЖИДКОМ ТОПЛИВЕ



            Целью работы было исследование эффективности работы котла, работающего на жидком топливе. Определяли потери теплоты с уходящими газами q2, потери теплоты от наружного охлаждения q5. В результате проведенных исследований были построены графики зависимости потерь теплоты от теплопроизводительности котельного агрегата (рисунок 1).

Изменение потерь тепла в окружающую среду, с уходящими газами q2² в зависимости от теплопроизводительности описывается уравнением (1), которое было получено при обработке экспериментальных данных:

Q = 0,0334·q2 + 3,54

(1)

         где Q - теплопроизводительность, ГДж/час;

         q2 - потеря тепла с уходящими газами, %.

С ростом теплопроизводительности происходит увеличение потерь теплоты с уходящими газами.

Изменение потерь тепла в окружающую среду q5 в зависимости от теплопроизводительности описывается уравнением (2), которое было получено при обработке экспериментальных данных:

Q = - 0,0057·q5 + 1,42

(2)

где Q - теплопроизводительность, ГДж/час;

         q5 - потеря тепла в окружающую среду, %

         С ростом теплопроизводительности происходит уменьшение потерь от наружного охлаждения.

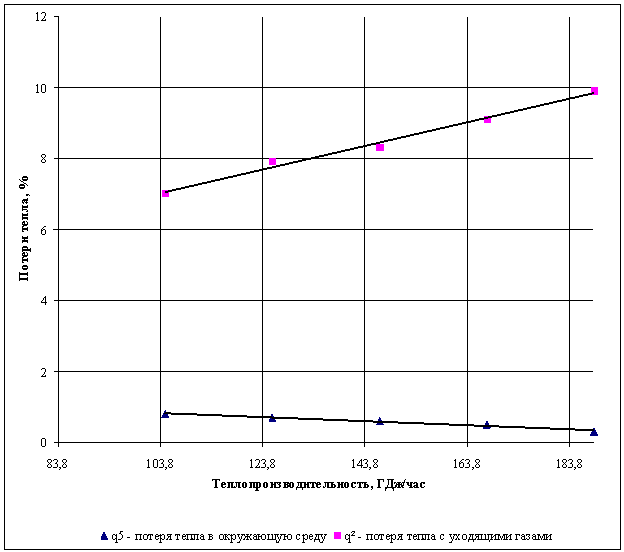

Рисунок 2 – Изменение потерь тепла в окружающую среду

с уходящими газами q2 и потерь теплоты в окружающую среду

через ограждающие поверхности и элементы котла q5

в зависимости от теплопроизводительности











Также была установлена зависимость к.п.д. котла теплопроизводительности (рисунок 2).

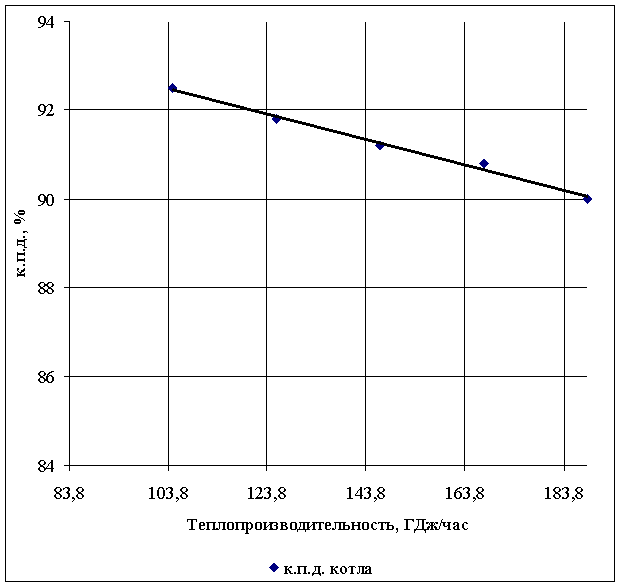

Рисунок 2 – Изменения к.п.д. котла в зависимости

от теплопроизводительности








Аналитически эта зависимость описывается уравнением (3), которое было получено при обработке экспериментальных данных:

Q = - 0,0286·η + 95,46

(3)

            где Q - теплопроизводительность, ГДж/час;

         η - к.п.д., %.

Полученные результаты показывают, что к.п.д. котла уменьшается с ростом теплопроизводительности, так как с ростом теплопроизводительности увеличиваются потери теплоты в окружающую среду q2. Уменьшение потерь теплоты в окружающую среду через ограждающие поверхности и элементы котла q5 меньше, чем увеличение потерь q2, поэтому не происходит увеличения к.п.д. котла.



         Список использованных источников

1 Тепловой расчёт котельных агрегатов (Нормативный метод). Под ред. Н. В. Кузнецова и др., М.: Энергия, 1973. - 296 с.

2 Александров В. Г. Паровые котлы малой и средней мощности. - Л.: Энергия, 1972. - 244 с.















Температуру наружного воздуха определяли лабораторным термометром марки ТЛ-2, с ценой деления шкалы 1ºС.

Температуру уходящих газов определили эксплуатационным термометром сопротивления марки ТСП 9512 (слайд 4), диапазон измерения температур которого от    -50 и до +300ºС. Предназначенный для измерения температуры котловой и пресной воды, дистиллята, бидистиллята, воздуха, аналита, масла, топлива, пара, конденсата, газа, электролита (водный раствор щелочи), углекислого газа, водного раствора карбоната, водорода, морской воды. Крепление с помощью штуцера М27х2.



q2 – потери теплоты с уходящими газами, определяется тем, что продукты сгорания (смесь газов после завершения горения; их основу составляет азот из воздуха, а так же окислы горючих элементов топлива: двуокись серы и углерода, водяные пары [1].

(1)

            где Нух – энтальпия уходящих газов, кДж/кг;

            Нхв – энтальпия холодного воздуха, кДж/кг [1].





            Из учебника «Тепловой расчет котельных агрегатов» Н.В. Кузнецова, известно, что главным фактором влияющим на значение потерь q2 является температура tух, зависящая от размера конвективной поверхности котла и интенсивности отдачи теплоты к этой поверхности, и величина αух, характеризующая повышение объема продуктов сгорания над минимальным их объемом.



q5 – потери теплоты от наружного охлаждения, определяется тем, что обмуровка и обшивка котла и его элементы (барабан, коллекторы, паропроводы, короба горячего воздуха), имея более высокую температуру, чем окружающий воздух помещений, отдают часть теплоты наружу, что составляет потери q5 [1].

(2)

            где Fст – площадь наружной поверхности стен котла и высокотемпературных его элементов, м2;

            αк, αл – коэффициент теплоотдачи конвекций и излучением, кВт/(м2∙К);

            tст, tокр – соответственно средняя температура, поверхности теплоотдающих стен и температура окружающего воздуха, ºС;

            В – расход топлива на котел, кг/с.



            Для мощных котлов абсолютные потери теплоты Вр q5 больше, чем для агрегатов малой производительности , а удельные потери на 1 кг топлива q5 уменьшается, так как с ростом пропорциональности котла отношение Fст/В уменьшается, поскольку поверхность стен растет пропорционально квадрату линейного размера, а расход топлива и тепловая мощность котла увеличиваются пропорционально объему котла, т.е. пропорционально третей степени от линейного размера [1].

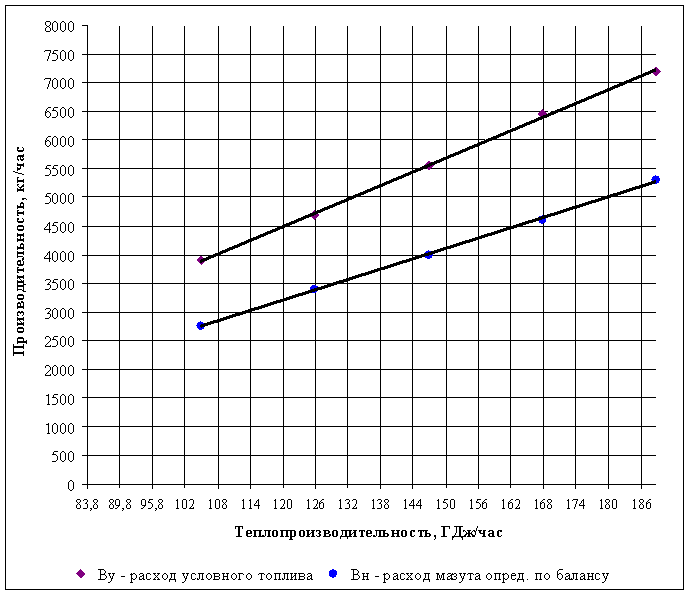

Рисунок 3 - Изменение расхода топлива, в зависимости от теплопроизводительности



            Изменение расхода топлива Ву, в зависимости от теплопроизводительности описывается уравнением (3), которое было получено нами при обработке экспериментальных данных:



Q = 39,857·В - 285

(3)

где Q - теплопроизводительность, ГДж/час;

B - производительность , кг/час.

R² - величина достоверности аппроксимации (R^2); R² = 0,9993.



            С ростом теплопроизводительности происходит увеличение расхода условного топлива.



Изменение расхода топлива Вм, в зависимости от теплопроизводительности описывается уравнением (4), которое было получено нами при обработке экспериментальных данных:

Q = 30,072·В – 400

(4)

где Q - теплопроизводительность, ГДж/час;

B - производительность , кг/час.

R² - величина достоверности аппроксимации (R^2); R² = 0,9992.



            С ростом теплопроизводительности происходит увеличение расхода мазута.
