Фрезерный рыхлитель РФ-1

Для успешного выполнения программы капительного строительства и реконструкции действующих предприятий, осуществляемой в нашей стране, необходимо повысить эффективность строительного производства. С этой точки зрения повышение темпов и качества производства земляных работ, особенно в мерзлых и прочных грунтах, является весьма актуальной задачей.

Для этих целей разработан фрезерный рыхлитель РФ-1, который является сменным рабочим оборудованием к гидравлическому экскаватору ЭО-4121 и предназначен для рыхления грунтов 1-У1 категории. Использование гидравлического экскаватора в качестве базовой машины для навесного рабочего органа, где стрела и рукоять являются манипуляторами, позволяет выполнять работы в стесненных условиях. Экскаватор, оборудованный фрезерным рыхлителем, с одинаковым успехом разрушает массив прочных грунтов, расположенный как на уровне его стоянки, так выше или ниже ее. При оснащении фрезерного рыхлителя ковшом можно удалять разрушенный грунт из забойного пространства или осуществлять его погрузку на автотранспорт.

Фрезерный рыхлитель состоит из сварного корпуса, кронштейна, двух симметрично расположенных относительно корпуса фрез с горизонтальными осями вращения и привода (рисунок). Корпус является базовым узлом фрезерного рыхлителя и служит масляной ванной для механической передачи. Кронштейн жестко крепится к корпусу и является соединительным элементом рабочего органа с рукоятью экскаватора, а его конструктивные параметры удовлетворяют условию взаимозаменяемости сменного оборудования. Поэтому операция по монтажу и демонтажу фрезерной головки на рукоять экскаватора занимает незначительное время в технологическом цикле производства земляных работ. Фрезы имеют цилиндрическую форму; на их поверхности с определенным коэффициентом перекрытия размещены кулаки со сменными режущими элементами типа РКС-1.

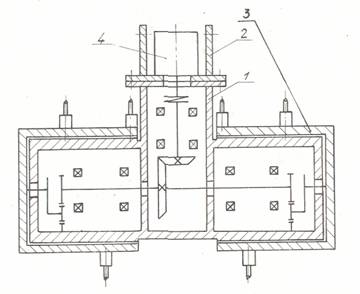

Рисунок 1 - Кинематическая схема фрезерного рыхлителя РФ-1: I - корпус; 2 - кронштейн; 3 - фреза; 4 - привод

Благодаря круглой державке и конусному наконечнику резец РКС-1 самозатачивается в процессе работы. Кроме этого, резец армирован твердосплавным керном, который повышает его износостойкость. Использование резцов РКС-1 в качестве режущих элементов обеспечивает хорошие технико-эксплуатационные показатели рабочему органу.

Фрезы приводятся во вращение гидромотором, который получает питание от маслостанции базовой машины. Крутящий момент, развиваемый гидромотором, усиливается двухступенчатой механической передачей и передается на фрезы. Удаление разработанного грунта из забойного пространства осуществляется центробежным отбрасыванием.

Разработаны также технологические схемы и описан технологический процесс ведения земляных работ с применением фрезерного рыхлителя. Эта документация вошла в состав ведомственных строительных норм (ВСН).

Техническая характеристика РФ-1

Базовая машина ............................................................................ Экскаватор

ЭО-4121

Тип гидромотора ......................................................................... МРФ 400/25М

Техническая производительность, м³/ч ......................................7,0

Мощность гидромотора, кВт........................................................47

Крутящий момент гидромотора, Н*м ........................................1500

Номинальный расход гидромотора, л/мин ...............................127

Передаточное число механической передачи ...........................7,52

Частота вращения фрез, об/мин:

номинальная .................................................................................40

максимальная ................................................................................50

Крутящий момент рабочего органа, Н*м ..................................1128

Диаметр фрезы (по резцам), м ....................................................0,65; 0,80

Общая ширина рабочего органа, м ............................................1,5

Категория разрушаемого грунта ................................................Г-У1

Масса рабочего органа, кг ..........................................................1000

Испытания экспериментального образца фрезерного рыхлителя показали, что его конструкция является работоспособной и отвечает своему назначению, а опытная его эксплуатация на строительных площадках дала положительные результаты. На основании результатов испытаний и опытной эксплуатации экспериментального образца фрезерного рыхлителя разработана техническая документация на опытную партию машин.
