Электромагнитная совместимость автономных систем электропитания

В настоящее время происходит интенсивный рост числа электронной аппаратуры, функционирование которой сопровождается потреблением из сети импульсного тока и, как следствие, генерацией в сеть высших гармонических составляющих, способных вызвать повреждение электрооборудования или его неправильное функционирование. В связи с этим необходимо определить требований к качеству электроэнергии, используемой при работе различного рода потребителей и обеспечить этих требований при создании и эксплуатации устройств, систем и комплексов [1, 2, 3].

Взаимосвязь электромагнитных процессов в преобразователях и их влияние на технико-экономические показатели аппаратуры показаны на рисунке 1.

Для устройств автоматики и вычислительной техники эти требования сводятся в основном к стабильности напряжения питания в статических и динамических режимах.

Обеспечение требуемой стабильности напряжения питания производится за счет разработки соответствующих полупроводниковых преобразователей энергии. Повышение требований к стабильности напряжения приводит к усложнению схем преобразователей, что вызывает ухудшение массогабаритных, энергетических и других показателей.

Особо сложной и трудноразрешимой задачей является задача обеспечения стабильности напряжения в автономных подвижных объектах, где всегда имеют место жесткие ограничения на массогабаритные показатели оборудования.

Развитие современных технологий характеризуется широким распространением автономных объектов, способных решать различные производственные задачи при разнообразных условиях эксплуатации. Как правило, подобные объекты оснащаются автономными системами электроснабжения.

В зависимости от характера функциональных задач, решаемых автономными объектами, их системы электроснабжения содержат ряд источников вторичного электропитания (ИВЭП) соответствующих видов энергии.

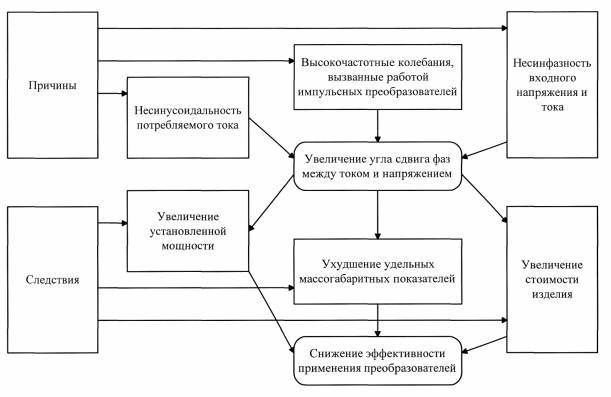

Рисунок 1 – Взаимосвязь электромагнитных процессов в преобразователях и их влияние на технико-экономические показатели

Вследствие того, что технические устройства, реализующие производственные технологии, предъявляют определенные требования к качеству энергии, то соответствующие ИВЭП снабжаются соответствующими регуляторами и образуют вместе с ними замкнутые динамические системы.

При соизмеримости мощности ИП с мощностью приемников, с одной стороны, происходит влияние режимов работы динамических систем на характер изменений и значения выходных (энергетических) координат ИП, с другой стороны, следствием отклонений энергетических координат ИП от их номинальных значений является изменение (обычно ухудшение) качества функционирования динамических систем, получающих энергию от данного ИП.

Если от одного ИП получают энергию ряд динамических систем, то вследствие указанных факторов может возникнуть взаимное влияние между процессами в разных системах через общий ИП. Для устранения этого явления можно производить раздельное энергоснабжение различных систем от нескольких автономных ИП. Однако подобное решение проблемы в общем случае не всегда удовлетворительно, поскольку применение целого ряда автономных ИП одной и той же физической природы приводит к ухудшению массогабаритных и энергетических показателей качества электрооборудования. Поэтому в настоящее время наиболее широкое распространение получили системы централизованного питания подвижных объектов, предполагающие использование одного общего ИП, от которого и получают энергию все системы подвижного объекта [1, 2, 3].

Развитие электроники, создание новых полупроводниковых преобразователей сделали возможным решение поставленных выше задач. Использование нового поколения силовых полупроводниковых приборов типа IGBT, GТО и др. в системах регулируемого электропривода позволяет улучшить массогабаритные показатели устройств управления и существенно повысить технико-экономические показатели электроприводов.
