Технические науки

Электротехника и радиоэлектроника

Р.В. Бараненко, В.С. Тверезовский

Херсонский национальный технический университет

ТЕХНИЧЕСКИЕ АСПЕКТЫ ПРОЕКТИРОВАНИЯ

РЕГУЛИРУЕМОГО СОПРОТИВЛЕНИЯ

Постоянное развитие средств измерений и контроля различных параметров изделий и процессов является неотъемлемой частью научно-технического прогресса. В настоящее время существенное влияние на методы построения измерительных систем оказывает использование ЭВМ для обработки результатов измерений и управления различными процессами [1].

Одной из основных задач при разработке измерительных систем является повышение точности, быстродействия и увеличение диапазона измеряемых величин.

В настоящее время существует регулируемое сопротивление [2], содержащее полевой транзистор и биполярный транзистор n-р-n-типа. Однако такое регулируемое сопротивление имеет сравнительно невысокое рабочее напряжение.

Известно также регулируемое сопротивление [3], содержащее два полевых транзистора и усилитель постоянного тока. Недостатком этого устройства является некоторая нелинейность зависимости сопротивления от управляющего напряжения.

Целью работы является устранение недостатков существующих устройств и разработка регулируемого сопротивления, структурные особенности которого позволят повысить линейную зависимость сопротивления от управляющего напряжения.

Для реализации целей статьи разработано устройство [4], в котором затворы полевых транзисторов соединены между собой и с выходом усилителя постоянного тока, вход которого соединен через резистор с положительным полюсом источника управляющего напряжения и со стоковым выводом одного из транзисторов, исток которого соединен с отрицательным полюсом источника управляющего напряжения.

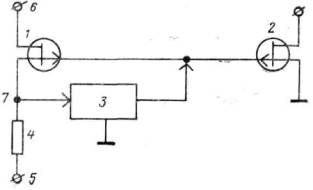

На рис. 1 приведена принципиальная электрическая схема предлагаемого регулируемого сопротивления.

Рис. 1 Принципиальная электрическая схема устройства

Регулируемое сопротивление содержит полевые транзисторы 1, 2 и усилитель постоянного тока 3.

Затворы полевых транзисторов 1 и 2 соединены между собой и с выходом усилителя постоянного тока 3, вход которого соединен через резистор 4 с положительным полюсом источника управляющего напряжения, подключаемого к клемме 5, и со стоковым выводом полевого транзистора 1, исток которого соединен с отрицательным полюсом источника управляющего напряжения, подключаемого к клемме 6.

Регулируемое сопротивление работает следующим образом.

Пусть в исходном состоянии на клемму 6 подано напряжение. Так как усилитель постоянного тока 3 имеет большой коэффициент усиления, то на его выходе, соединенном с затворами транзисторов 1 и 2, действует такой потенциал, при котором напряжение в точке 7 близко к нулю. При изменении напряжения на клемме 6 выходной сигнал усилителя 3, воздействуя на затвор транзистора 1, изменяет его сопротивление так, чтобы потенциал точки 7 был близким к нулю.

Таким образом, при любом изменении напряжения на клемме 6 в точке 7 потенциал практически не изменяется. Это достигается пропорциональным изменением сопротивлений транзисторов 1 и 2.

Литература:

1. Тверезовський В.С. Принцип здійснення гнучкого програмного керування елементами вимірювальних систем за аналізом їх експоненціальних параметрів /В.С. Тверезовський, Р.В. Бараненко //Вестник Херсонского государственного технического университета. – 2003. – №2 (18). – С.297-301.

2. Авторское свидетельство СССР №425304. − Кл. Н03К3/28. − Опубл. 1972.

3. Авторское свидетельство СССР №296155. − Кл. Н01С7/10. − Опубл. 07.10.1969.

4. Авторское свидетельство СССР №519723 «Регулируемое сопротивление». Автор: Тверезовский В.С. - М.Кл². G06G7/163. - Опубл. 30.06.1976, Бюл. №24.
