Малая Э.М.,
Спирин А.В.
Саратовский
государственный технический университет
Энергосбережение инженерной инфраструктуры.
Проектируемые и возводимые здания, согласно определяющим
эксплуатационным требованиям, должны: обладать высокой надежностью, т. е. выполнять
заданные им функции в определенных условиях эксплуатации в течение заданного
времени, при сохранении значений своих основных параметров в установленных
пределах; быть удобными и безопасными в эксплуатации, что достигается
рациональными планировкой помещений и комфортностью жилья. Достаточно сказать,
что на отопление, вентиляцию и горячее водоснабжение городов расходуется 76
всех видов топливно-энергетических ресурсов. Экономия только 1 % этих ресурсов
сбережет ежегодно около 2 млрд. руб. эксплуатационных расходов и капитальных
вложений. Практика эксплуатации зданий показывает, что для эффективного
внедрения энергосберегающие мероприятия необходимо проводить на всех звеньях
цепи «источник-потребитель».
В настоящее время вопросы энергосбережения
чаще всего решаются во время реконструкции действующих систем теплоснабжения:
при перекладке магистральных и разводящих теплопроводов - установкой новых
видов тепловой изоляции, при переобустройстве источников теплоты - вводом в
эксплуатацию прогрессивных типов котлоагрегатов и так далее.
Первым элементом этой
системы является источник теплоты. Где основные потери теплоты составляет
теплота отработанных газов. Использование теплоты уходящих газов возможно при
установке за котлами ДКВр-4-13, ДКВ-6,5-13, ДЕ-10-14, ДЕ-16-14, ДЕ-25-14,
КВГМ-20, КВГМ-30, КВГМ-50 и т.п. контактных теплообменников с активной насадкой
(КТАНов).
Использование в котельных
КТАНов (рис.1) позволяет снизить температуру уходящих дымовых газов (примерно с
240 до 120°С), экономить органическое топливо за счет утилизации ВЭР (вторичных
энергетических ресурсов) на собственные нужды котельных. За счет утилизации
теплоты уходящих дымовых газов котлов вода в КТАНах может быть нагрета до
40-60°С. Основными возможными потребителями теплоты, получаемой в КТАНах -утилизаторах,
используемой на собственные нужды может быть:
1.
исходная и химочищенная вода для питания паровых и водогрейных котлов;
2.
циркуляционная вода, используемая для подогрева подаваемого в
котлоагрегаты дымового воздуха, в случае установки для этой цели в котельных
КТАНов-воздухоподргревателей;
3.
получение воды с температурой 40-60 °С на горячее водоснабжение.
|
|

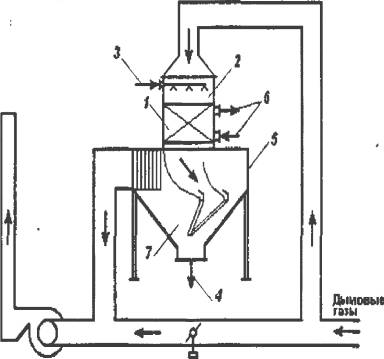

1)
активная насадка; 2)
орошающая камера; 3) подвод орошающей воды; 4) отвод орошающей воды; |
5) корпус; 6) подвод и отвод орошающей воды; 7) сепарационное устройство. |
Рис. 1 Принципиальная
схема КТАНа – утилизатора
Следует указать, что за счет
скрытой теплоты водяных паров, содержащихся в газах, теряется порядка 10-13%
теплоты уходящих газов. Снижение этой потери посредством установки
утилизированных поверхностных теплообменников затруднительно и экономически не
оправдано из-за больших габаритов металлоемкости и высокой стоимости утилизационных
установок. Эффективно использование теплоты уходящих газов газифицированных
котельных, снижения потерь теплоты с уходящими дымовыми газами и
соответствующего снижения расхода природного газа достигается путем установки
за котлами контактных аппаратов с активной насадкой.
При
наличии вблизи котельной низкопотенциального технологического потребления
горячей воды (мойка автомашин, прачечная и т.д.) возможно использование
конденсата дымовых газов с температурой 35-40°С в количестве 1,1 м3/ч
в течение среднеотопительного периода. Использование теплоты уходящих газов
(только при работе на газе 50% по времени за год) позволило экономить в год 550
т.у.т.. (Котельная с 3-мя котлами КВГМ-11).
Годовая
экономия топлива на котле ДКВр-4-13 при установке КТАН при различных нагрузках
котла (25, 50, 75, 100%) [2] от номинальной при лимитном
потреблении газа.
Зависимость удельных капиталовложений в источник и тепловые сети в
зависимости от радиуса теплоснабжения при постоянной плотности тепловой
нагрузки меняется линейно, что позволит их снизить при установке
теплоутилизаторов.
Таблица 1 Снижение годового расхода теплоты эксплуатируемых зданий
Уровень управления |
Уровень теплозащиты зданий |
Относительная
отопительная нагрузка Q при tH, °С |
||||||
|
|
-26 |
-15 |
-10 |
-5 |
+0 |
+5 |
+8 |
Центральный теплоисточник |
Не учитывается |
1 |
0,76 |
0,65 |
0,54 |
0,43 |
0,38 |
0,38 |
Индивидуальный или групповой Пункт |
Минимально допустимый |
1 |
0,72 |
0,59 |
0,45 (0,44) |
0,32 (0,29) |
0,17 (0,14) |
0,09 (0,04) |
|
Повышенный |
1 |
0,69 |
0,55 |
0,4 (0,37) |
0,24 (0,19) |
0,08 (0,01) |
0 (0) |
За счет автоматического регулирования теплопотребления на отопление
тепловых пунктах эксплуатируемых зданий годовой расход теплоты может быть
снижен на 23-25% при сохранении качества услуг. А при условии повышения
теплозащиты зданий (при капитальном ремонте или реконструкции) до уровня
современных требований за счет местного регулирования отопительной нагрузки
относительный годовой расход, теплоты может быть снижен до 30-35% [1] (табл. 1).
Комплексное рассмотрение
системы теплоснабжения от источника до потребителя позволит получить экономию
30-40% на 1 м2 общей площади здания.
Список
использованных источников:
1.
Обсуждение доклада МИРЭС «Энергетика России и мира в 21-м веке».
«Энергетик», № 11, 2000. С. 6-9
2.
Семенов В.Г. Управление теплоснабжением // Новости теплоснабжения.
2003. №2. С. 31-39
3.
Типовая
инструкция по технической эксплуатации тепловых сетей коммунального хозяйства.
// Госстрой РФ. М.: 2000. - С. 7
