УДК 621.862.2.621.874

Щеглов О.М., доц. к.т.н., ПГТУ, г Мариуполь

Суглобов Р.В., ст. преподаватель, ПГТУ, г Мариуполь

Маринец Е.А., инж.-конструктор, ОАО «Азовмаш», г Мариуполь

Грузоцепное натяжное устройство ленточного конвейера

Это устройство относится к подъемно-транспортному оборудованию и предназначено для ленточных конвейеров большой производительности, имеющих преимущественное применение в морских торговых портах, металлургии, горнодобывающей промышленности вместо существующих грузолебедочных натяжных устройств.

Сущность этого устройства состоит в том, что оно содержит тележку с натяжным барабаном, подвижными и неподвижными блоками канатного полиспаста, соединенную гибкими связями с натяжным грузом и натяжной лебедкой (рис.1).

Характерной особенностью этого устройства является выполнение натяжного груза составным из основного 1 и дополнительного 2 грузов. Основной и дополнительный грузы соединены между собой гибкой связью (цепью) таким образом, что основной груз находится выше дополнительного. При этом натяжной груз второй гибкой связью (стальными канатами) соединен с натяжной лебедкой 3. Благодаря этому, лебедка в момент пуска приподнимает оба груза (основной и дополнительный). Таким образом в ленте создается пусковое (повышенное) натяжение. По окончании пускового режима натяжная лебедка опускает дополнительный груз на опору 4, а основной груз продолжает создавать в ленте номинальное натяжение. При остановке конвейера оба груза опускаются на опору.

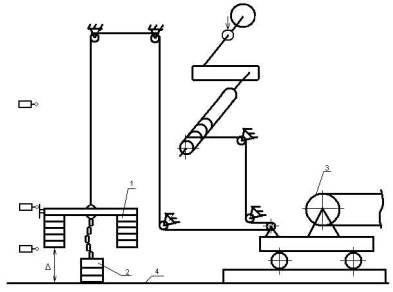

1- основной груз; 2 – дополнительный груз;

3 – натяжная лебедка; 4 – опора

Рис.1. Грузоцепное натяжное устройство ленточного конвейера
