ТЕХНОЛОГИИ ПОЛУЧЕНИЯ
МЕТАСИЛИКАТА НАТРИЯ
ИЗ КРЕМНЕЗЕМА И КАРБОНАТА
НАТРИЯ
1 матясова В.Е., 1Матясов Н.Г., 1Мороз Т.Л., 1Кузнецов
Н.К, 1Башлаева Л.В., 1Самойлов
В.И., 2Куленова Н.А., 2Шерегеда З.В., 2Умарова
Т.А.
1 – АО ”Ульбинский металлургический завод”, 2 – “Восточно-Казахстанский государственный технический университет” (г. Усть-Каменогорск)
1 Производство и применение метасиликата натрия
Соли кремниевых кислот (силикаты) в большинстве
нерастворимы в воде, кроме Na2SiO3 и K2SiO3.
Силикаты Na и Ка
благодаря внешнему сходству со стеклом и растворимости в воде названы
растворимым стеклом, которое в виде водных растворов (жидкое стекло) широко
применяются в промышленности. В растворах Na2SiO3 и K2SiO3
сильно гидролизованы и имеют щелочную реакцию.
Существует
ряд способов получения растворимого стекла – исходного продукта для
производства жидкого стекла, из которых наиболее распространённым является карбонатный.
Карбонатный способ основан на взаимодействии при
температурах плавления (1400¸1500°С) Na2СO3
и K2СO3 с SiO2 по уравнению реакции:
Ме2CO3 + SiO2 = Ме2SiO3 + CO2, (1)
где Ме – К или Na.
Промышленность выпускает растворимое стекло в виде силикат-глыбы, которую затем подвергают дроблению с
последующим автоклавным растворением в растворе едкого натра с получением
жидкого стекла. Процесс переработки силикат-глыбы с
получением жидкого стекла достаточно дорог и малопроизводителен, т.к. включает
энергоемкие стадии дробления силикат-глыбы и последующего
ее автоклавного растворения (в течение нескольких часов) с применением
дорогостоящего едкого натра.
Важнейшей
характеристикой растворимого стекла является силикатный модуль – М, который
определяет массовое соотношение кремнезёма (SiO2) и оксида натрия
(Na2O) на стадии шихтовки песка и соды:
М = [SiO2] / [Na2O] (2).
В зависимости от величины модуля растворимые стёкла
делят на щелочные и нейтральные. К нейтральным с некоторым приближением относят
стёкла с модулем 3 и выше, к щелочным – стёкла с модулем ниже 3. Потребители
жидкого стекла – строительная, химическая, стекольная, нефтяная, нефтехимическая,
горно-обогатительная, металлургическая, бумажная, текстильная, мыловаренная,
др. отрасли промышленности. Жидкое стекло применяют для получения кислотоупорного
цемента и бетона, пропитки тканей, приготовления огнезащитных красок по дереву
(предохраняющих деревянные конструкции и ткани от огня, гниения), производства
силикатных красок, химического укрепления слабых грунтов. Жидкое стекло – одно из важнейших
неорганических клеящих веществ (адгезив); это
связано с тем, что Na2SiO3 находится в нём в виде макромолекул.
Na2SiO3. Жидкое стекло применяют также на обогатительных
фабриках как флотореагент при получении флотоконцентратов. Нейтрализацией раствора Na2SiO3
получают активную кремнекислоту – флокулянт,
применяемый для интенсификации отстаивания суспензий в химических,
гидрометаллургических, др. производствах и при очистке сточных вод. Для
приготовления активной кремнекислоты раствор жидкого стекла, имеющий щелочную
реакцию, смешивают с раствором активирующего агента [с H2SO4,
Al2(SO4)3]. Кремнекислота образуется в виде
студенистой массы или жидкоподвижного золя (коллоидного раствора). Если студень
кремнекислоты частично обезводить, образуется твёрдая белая, очень пористая
масса с большой адсорбционной способностью. Этот продукт назван силикагелем и
имеет разнообразное применение (для улавливания газов, водяных паров, очистки
нефти, керосина, как катализатор и т. д.).
2 Лабораторные испытания
Получение силикат-гранулята
[1].
В качестве
кремнезёмсодержащего сырья при проведении испытаний нами использован природный
кремнезём – песок с содержанием SiO2 98,0¸98,8% масс. (табл. 1). Данные о качестве соды, использованной
для приготовления шихты с песком, приведены в табл. 1. Для получения силикат-гранулята – товарного метасиликата натрия, песок и
соду смешивали с получением заданного силикатного модуля шихты (табл. 2).
Шихту загружали в графитовый тигель и плавили в печи ШП-1 30 мин при
заданной температуре (табл. 2). Плав
гранулировали в воде с Тначальн. »20°С при
Т:Ж»1:15 (”хлопков”, выбросов пара и др. опасных фактров при грануляции плава не отмечено). Силикат-гранулят отделяли от воды и анализировали на
содержание SiO2, Na2O и примесей.
Результаты
опытов по получению силикат-гранулята (табл. 2)
показали, что они близки к требованиям ГОСТ 13079-73 “Силикат натрия
растворимый”.
Плавы становятся более подвижными при снижении силикатного
модуля с 3 до 2 и повышении температуры плавки с 1350 до 1450°С (табл. 2).
Установлено, что температура плавки 1400¸1450°С обеспечивает
удовлетворительную под-
Таблица 1 – Химический состав компонентов шихты
Наименование компонентов шихты |
Содержание, % масс |
||||||
Na2CО3 |
SiO2 |
Al2O3 |
Fe2O3 |
CaO |
Ba |
Влага |
|
Кремнезём 1 (песок
формовочный марки КО 2Б) |
- |
98,8 |
0,32 |
0,36 |
0,14 |
- |
2,5 |
Кремнезём 2 (песок Карасорского месторождения) |
- |
98,0 |
0,4 |
0,4 |
0,1 |
- |
2,4 |
Сода 1 |
99,9 |
- |
- |
<0,03 |
- |
- |
- |
Сода 2 |
91,4 |
- |
1,0 |
0,37 |
- |
0,05 |
- |
Таблица 2 – Получение силикат-гранулята из кремнезёмистого кека
и кремнезёма
№ оп. |
Характеристика исходного кремнеземсодержащего сырья |
Шихтовка |
Плавка, грануляция |
|||||
масса кека (кремне-зёма), г |
масса соды, г |
масса шихты, г |
SiO2/Na2O
(масс.) в шихте |
Тпл., °С |
подвижность плава |
масса силикат- гранулята (г) и его цвет |
||
1 |
Кремнезём 1 (табл. 1) |
- |
- |
- |
- |
1350 |
- |
коричневый |
2 |
Кремнезём 2 (табл. 1) |
- |
- |
- |
- |
1350 |
- |
светло-голубой |
|
|
|
Требования ГОСТ 13079-73: |
от жёлтого до голубовато-зелёного |
Окончание таблицы 2
№ оп. |
Содержание в силикат-грануляте, % масс. |
SiO2: Na2O (масс.) в силикат-грануляте |
||||
SiO2 |
Na2O |
Al2O3 |
Fe2O3 |
CaO |
||
1 |
67,20 |
28,10 |
Al2O3+Fe2O3<1,1 |
СаO+MgO=0,2 |
2,39 |
|
2 |
71,60 |
26,40 |
Al2O3+Fe2O3<0,49 |
СаO+MgO<0,05 |
2,71 |
|
Требования ГОСТ
13079-73: |
от 70,8 до 73,4 |
от 25,3 до 28,1 |
Al2O3+Fe2O3£0,9 |
СаО+MgO£0,4 |
2,6¸3,0 |
вижность плавов при использовании шихты с силикатным модулем 2¸3.
Получение жидкого стекла [1].
Оценена
возможность получения жидкого стекла из силикат-гранулятов
и силикат-глыбы, полученных в опробованном выше
режиме (получение силикат-глыбы заканчивалось
охлаждением расплава метасиликата натрия на воздухе).
Растворимость
метасиликата натрия (с получением растворов плотностью 1,36¸1,52 г/см3 по ГОСТ 13078-81 “Стекло натриевое
жидкое”) – одна из важнейших технологических характеристик этого соединения.
Для определения зависимости плотности жидкого стекла от силикатного модуля
исходной шихты проводили растворение проб силикат-гранулята
с различными силикатными модулями при одинаковых условиях. Растворение выполнялли 4 ч при соотношении Т:Ж=1:2 и кипячении.
Результаты исследований приведены на рис. 1.
Рн.о., % масс. Рн.о.= f(M)

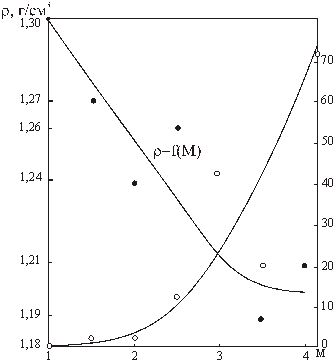

Рис. 1 – Зависимость плотности (r) жидкого стекла и выхода нерастворимого остатка (Рн.о.) от силикатного
модуля (М) силикат-гранулята
В опробованном режиме растворения силикат-гранулята снижение модуля с 3¸4 до 1 позволяет повысить плотность жидкого стекла с
1,18¸1,21 до
1,30 г/см3, что, однако, ниже кондиций (1,36¸1,52 г/см3). Требуемая плотность растворов
получена лишь их упариванием, что в промышленном производстве экономически
невыгодно. Положительные результаты достигнуты лишь после применения предварительного
измельчения силикат-гранулятов до
Таблица 3 – Влияние продолжительности растворения измельчённого силикат-гранулята
на полноту его
растворения
№
оп. |
Продолжительность
растворения, ч |
Плотность
полученного раствора, г/см3 |
Выход
нерастворимого остатка, % масс. |
1 |
1 |
1,24 |
- |
2 |
3 |
1,36 |
25 |
3 |
5 |
1,41 |
14 |
Примечания
– 1 Силикатный модуль исходной шихты составлял 2,5. 2 В опыте 2 после часового
растворения пульпа выдерживалась 16 ч без нагрева и перемешивания, а затем
производилось дорастворение продукта в течение 2-х
ч с нагревом и перемешиванием. |
Рн.о., % масс.
t,
ч
Рисунок 2 – Зависимость выхода нерастворимого
остатка (Рн.о.) от времени растворения
силикат-глыбы (1) и силикат-гранулята (2)
Следует отметить, что
более высокая растворимость силикат-гранулята по
сравнению с силикат-глыбой объясняется более мелким
зерном и наличием в гранулах большого количества микротрещин, обусловленный термоударом в процессе водной грануляции расплава
стекломассы. Более высокая скорость растворения силикат-гранулята
по сравнению с силикат-глыбой позволяет снизить расход
щелочи и пара при автоклавном его растворении в производственных условиях, что
является одним из важнейших преимуществ силикат-гранулята.
Этот положительный факт нашел свое подтверждение в процессе последующих промышленных
испытаний.
3
Промышленные испытания
В ходе
промышленных испытаний по получению силикат-гранулята
отработана технология плавки кремнезём-содовой шихты
в электродуговых руднотермических печах АО ”УМЗ” с тремя графитовыми электродами [1]. В
Получение силикат-гранулята.
При выпуске
опытно-промышленных партий силикат-гранулята в
качестве сырья на 1-м этапе работ использовали шихту № 1, на 2-м – шихту № 2
(табл. 4). Песок и сода в железнодорожных хопперах поступали в шихтовый двор
и разгружались в отсеки. Грейферным краном песок и соду подавали на весы,
взвешивали, смешивали и по транспортной системе передавали в расходный бункер руднотермической печи (рис. 3). Плавление шихты выполняли
при температуре ~1400°С. Расплав сливался в гранулятор
с водой с получением силикат-гранулята в виде
мелких зёрен. Гранулят по транспортной системе подавали
в контейнеры и затем перерабатывали в АО “Востокмашзавод”
на жидкое стекло.
На 1-м
этапе испытаний общая
масса переработанной шихты
№ 1 (табл. 4) составляла
~119 т. Каждые 8 ч в печь загружали 2,5 т шихты (периоди-
Таблица 4 – Силикатный модуль исходной шихты и химсостав её компонентов
№ шихты |
Силикатный модуль шихты |
Компоненты шихты |
1 |
2,0¸4,0 |
Песок
формовочный марки КО 2Б Сода загрязнённая |
2 |
2,6¸3,0 |
Песок
формовочный марки КО 2Б Сода техническая (ГОСТ
5100-95Е) |
Окончание таблицы 4
№ шихты |
Содержание в компонентах
шихты, % масс. |
|||||
SiO2 |
Na2CO3 |
Al2O3 |
Fe2O3 |
MgO |
влага |
|
1 |
98,80 |
- |
0,32 |
0,36 |
- |
8,00 |
11,80 |
81,40 |
0,85 |
0,33 |
1,23 |
0,096 |
|
2 |
98,80 |
- |
0,32 |
0,36 |
- |
8,00 |
- |
99,00 |
- |
- |
- |
- |
Na2CO3
SiO2
1 – весы шихтовочные; 2
– ленточный транспортёр; 3 – печной бункер;
4 – руднотермическая
печь; 5 – сливной жёлоб; 6 – гранулятор;
7 – вибротранспортёр;
8 – контейнер

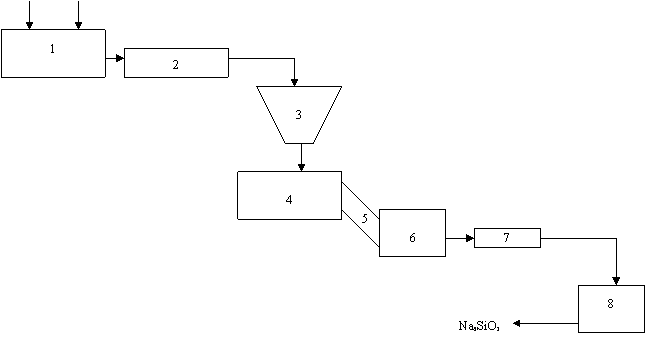

Рис. 3 – Аппаратурная схема
получения силикат-гранулята
чески включая загрузочный конвейер) и производили
одну водную грануляцию плава.Температура
стекломассы при сливе ее из печи определялась пирометром и составляла 1250¸1300°С. Расход электроэнергии по счётчику –
3,5 кВт×ч
на
В табл. 5
приведены результаты анализа 1-й и 2-й опытно-промышленных партий силикат-гранулята [на II этапе испытаний перерабатывали
шихту № 2 (табл. 4) в режиме, аналогичном переработке шихты № 1]. Если на
I этапе испытаний из-за низкого качества соды силикат-гранулят
уступал существующим нормам (табл. 5), то на II этапе он отвечал требованиям
ГОСТ 13079-73; в ходе дальнейшей переработки партий силикат-гранулята
в АО “Востокмашзавод” показано, что они пригодны для
производства литейных форм и стержней.
Таблица 5 – Качество опытно-промышленных партий силикат-гранулята
№ партии |
Дата анализа силикат-гранулята |
Содержание в силикат-грануляте, % масс. |
Силикат-ный модуль |
||||||||
Na2O |
SiO2 |
Al2O3 |
Fe2O3 |
CaO |
SO3 |
||||||
1 |
05.04.95 |
29,7 |
77,2 |
<0,3 |
1,41 |
1,4 |
<0,01 |
2,6 |
|||
06.04.95 |
25,6 |
59,9 |
<0,3 |
0,37 |
1,07 |
0,01 |
2,3 |
||||
07.04.95 |
21,6 |
62,1 |
<0,3 |
0,87 |
0,66 |
<0,01 |
2,9 |
||||
08.04.95 |
24,1 |
61,4 |
3,02 |
0,54 |
1,62 |
<0,01 |
2,5 |
||||
09.04.95 |
25,9 |
64,9 |
1,4 |
0,51 |
1,46 |
<0,01 |
2,5 |
||||
10.04.95 |
26,6 |
61,5 |
1,4 |
0,76 |
1,15 |
<0,01 |
2,3 |
||||
Среднее: |
25,58 |
64,50 |
<1,12 |
1,23 |
1,23 |
<0,01 |
2,52 |
||||
2 |
Окончание испытаний |
27,9 |
71,2 |
0,3 |
- |
0,3 |
0,1 |
2,63 |
|||
Требования ГОСТ 13079 – 73: |
|||||||||||
|
|
25,3¸28,1 |
70,8¸73,4 |
Al2O3+Fe2O3£0,9 |
CaO+MgO£0,4 |
£1,25 |
2,6¸3,0 |
||||
Получение жидкого стекла.
1-я и 2-я
опытно-промышленные партии силикат-гранулята испытаны
в производстве АО “Востокмашзавод”, где их подвергали
автоклавной обработке с добавлением раствора NaOH, но
в отличие от используемой здесь силикат-глыбы, без
предварительного измельчения силикат-гранулята.
Полученный раствор жидкого стекла использовали для изготовления литейных форм и
стержней. В табл. 6 приведены данные о содержании нерастворимого остатка в
жидком стекле, полученном в цехе из 1-й и 2-й партий гранулята,
химсостав нерастворимых остатков и указана величина
нерастворимого остатка от
переработки силикат-глыбы предприятия “Салават-стекло” (Башкирия).
Отмечено значительное снижение содержания
нерастворимого остатка при переработке 2-й партии гранулята,
что обусловлено использованием более чистой соды при шихтовке сырья (табл. 6).
Нерастворимые остатки сильно загрязнены примесями Al,
Fe, Ca и поэтому их нельзя
возвратить полностью на плавку SiO2 с содой. Сниже-
ние массы
нерастворимого остатка можно достичь применением более чистых песка
Таблица 6 – Выход нерастворимого остатка и его химсостав,
полученные в период производственных
испытаний по переработке опытно-промышленных партий силикат-гранулята
№ партии силикат-гранулята |
Выход нерастворимого
остатка, % масс. |
Содержание в нерастворимом
остатке, % масс. |
||||
SiO2 |
Na2O |
Al |
Fe |
Са |
||
1 |
20 |
68,5 |
12,2 |
0,98 |
1,65 |
0,6 |
2 |
3,5 |
36,1 |
16,4 |
2,1 |
0,06 |
0,25 |
Силикат-глыба производства
“Салават-стекло” |
2,6 |
- |
- |
- |
- |
- |
и соды, что позволит снизить величину остатка до
достигаемой при переработке силикат-глыбы
“Салават-стекло” (табл. 6).
В период
производственных испытаний по получению жидкого стекла проводился контроль его
качества после каждой операции растворения 2-й партии силикат-гранулята
(табл. 7).
Таблица 7 – Качество жидкого стекла, полученного в АО “Востокмашзавод”
Дата приготовления жидкого стекла |
Плотность, г/см3 |
Силикатный модуль |
20.11.95 |
1,49 |
2,41 |
22.11.95 |
1,50 |
2,56 |
24.11.95 |
1,52 |
2,56 |
28.11.95 |
1,50 |
2,56 |
01.12.95 |
1,53 |
2,56 |
06.12.95 |
1,46* |
2,68* |
08.12.95 |
1,50 |
2,41 |
15.12.95 |
1,50 |
2,56 |
Требования
литейного производства |
1,48¸1,52 |
2,20¸2,50 |
Примечание: * –
качество соответствует требованиям долотного цеха. |
Данные
табл. 7 свидетельствуют о получении из 2-й партии силикат-гранулята
кондиционной (для литейного производства) партии жидкого стекла. При этом в
сравнении с традиционной переработкой силикат-глыбы
исключается необходимость измельчения силикат-гранулята перед его растворением, увеличи-вается скорость растворения материала с
одновременным заметным снижением расхода пара и двукратным сокращении расхода
едкого натра при растворении.
Список литературы
1 Самойлов В.И. Исследование современных и разработка перспективных методов извлечения лития из минерального сырья в технические соединения. – Усть-Каменогорск: Медиа-Альянс, 2005. – 276 с.
