Технические науки/ 12.Автоматизированные системы управления на производстве

Андреев Е.В., Иванова В.В., Туровская Я.А.

Карагандинский государственный технический университет, Казахстан

Современные тенденции в области автоматизации производственных процессов с использованием WinCC

Использование SCADA-технологий способствует достижению высокого уровня автоматизации в решении задач разработки систем управления, обработки, сбора, передачи, хранения и отображения данных. В зависимости информационной насыщенности объекта управления, часто SCADA - система является обязательной частью АСУ ТП. К SCADA-системам предъявляются следующие основные требования: надежность системы, безопасность управления, точность обработки и представления данных, простота расширения системы. Совокупность компонентов входящих в SCADA - систему, а также удобство использования системы увеличивают эффективность управления технологическим процессом. Что влечет за собой минимизацию сроков разработки проектов и прямых денежных затрат на их создание.

Выбор подходящей SCADA-системы является трудной задачей. Для визуализации и управления технологическими процессами специалисты предпочитают использовать стандартные решения. В большинстве проектов применяется SCADA-система WinCC фирмы Siemens. Windows Control Center - это мощная универсальная SCADA-система, предназначенная для работы с контроллерами любых производителей [1].

Наборы модулей, входящие в состав основных прикладных программ автоматизации пакета Simatic WinCC, поддерживают следующие функции:

- сбор аналоговой и цифровой измерительной информации с объекта;

- контроль получаемых данных, в том числе аварийных измеряемых параметров объекта с генерацией сигнала тревоги;

- хранение и архивацию собираемой и исходной информации с возможностью ее последующей обработки в соответствии с требованиями технологии;

- обработку полученной информации в соответствии с заданной технологией и выдачей необходимых сигналов обратной связи и сообщений оператору;

- вывод информации и сообщений;

- проектирование и визуализацию оборудования, установок и иных составляющих объекта;

- создание специальных полей ввода-вывода с последующей визуализацией информации, характеризующей состояние объекта;

- проектирование в онлайновом режиме и быструю отладку прикладного ПО;

- написание и включение в систему своих программ.

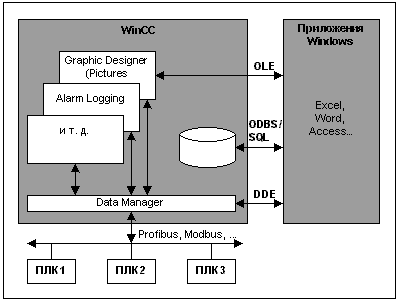

Открытость WinCC поддерживается на всех уровнях работы этой системы за счет использования открытых интерфейсов и доступности внутренних структур WinCC. Обмен данными с другими Windows-приложениями осуществляется при помощи механизмов DDE, OLE, ODBC/SQL (рисунок 1).

Рисунок 1. Поддержка открытых интерфейсов в WinCC

Поддержка интерфейса OLE 2.0 позволяет разработчику встраивать в WinCC-приложение как OLE-документы, так и компоненты ActiveX. Подсистема архивации базируется на известных реляционных базах данных. Существует возможность выбора между dBase и Sybase. Доступ к базам данных осуществляется через стандартный интерфейс ODBC и через API-интерфейс WinCC. Подсистема Global Scripts в WinCC включает в себя ANSI C интерпретатор для написания обработчиков событий и функций на языке С.

Говоря о коммуникационных драйверах, следует отметить, что и здесь WinCC придерживается открытых стандартов. Кроме наличия коммуникационных драйверов для контроллеров SIMATIC, WinCC поддерживает всемирно известные спецификации для обмена данными, среди которых: Modbus Serial, Profibus, Industrial Ethernet и другие. Кроме того, использование коммуникационного драйвера OPC (OLE for Process Control) базирующегося на технологии DCOM, делает WinCC перспективной и современной SCADA-системой. WinCC предлагает максимум возможностей разработчику для написания своих дополнений. Разработчик получает доступ к внутренним структурам, процедурам и функциям компонентов системы. Описание этих функций поставляется специально отдельной опцией Open Development Kit (ODK).

Принимая во внимание вышеизложенное, можно сделать вывод о том, что SCADA-система WinCC фирмы Siemens является универсальной системой для решения сложных задач в области автоматизации производственных процессов.

Литература:

1. Калинин А.А., Лисицын Д.В. Использование программных продуктов фирмы Siemens в процессе обучения студентов. VI международная научно-практической конференции “Научный прогресс на рубеже тысячелетий - 2010”г.Прага, Чехия, 27 мая – 05 июня 2010 года. Том 24, С 20 - 22
