В статье [1] дана оценка влияния эжекторной установки на величину изменения давления в воздухопроводе.
Установлено, что величина этого изменения при совместной работе вентилятора и эжекторной установки определяется выражением
, (1)
где hф – величина изменения давления в
воздухопроводе, Па;
uф – средняя
скорость потока воздуха на выходе из сопла форсунки, м/с;
r –
плотность воздуха, кг/м3;
dф
– диаметр сопла форсунки, м;
dT – диаметр трубопровода, м;
u 1 и u 2 – средняя скорость потока воздуха
соответственно до форсунки и после нее, м/с;
a – угол,
учитывающий поворот форсунки или активного регулятора вокруг своей оси в
вертикальной или горизонтальной плоскости по отношению к направлению воздушного
потока, град.
b и k – поправочные энергетические коэффициенты
Кориолиса и Буссинеска,
связь между которыми определяется зависимостью k = 3b -2.
Если
на момент включения в работу эжекторной установки отсутствует движение воздуха
в вентиляционном ставе (u 1 = u 2 = 0), то
формула (1) упрощается и принимает вид
.
(2)
Экспериментальная
проверка формулы (2) была проведена на
специальной модели, сконструированной в натуральную величину. Вентиляционная
установка представляла собой воздухопровода длиной l =
Основными силами, которые действуют при движении воздуха в воздухопроводе, являются силы внутреннего трения. Подобие системы, находящейся под взаимодействием такого рода сил, определяется условием тождественности чисел Рейнольдса Reн=Reм.
Анализ литературных данных [2] показывает, что в большинстве практических случаев даже и это условие, т.е. условие равенства чисел Re, не обязательно, так как влияние числа Re на характер потока существенно лишь при небольших его значениях. С увеличением числа Re его влияние падает и при Re = 10000 ÷ 50000 влияние настолько мало, что им практически можно пренебречь.
Исследования проводились на модели при скоростях движения воздушного потока в диапазоне от 0,68 до 7,8 м/с, что соответствовало числу Re от 11333 до 130000, т.е. течение находилось в автомодельной области.
Сравнительные
результаты теоретических и экспериментальных результатов по определению
величины изменения давления в воздухопроводе приведены в табл. 1 и представлены

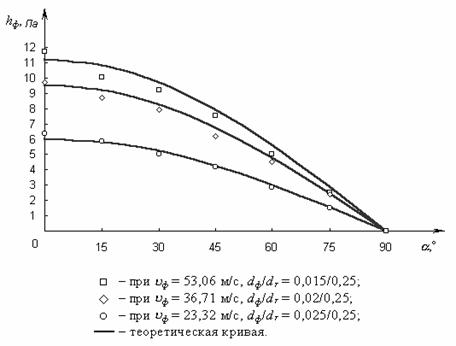

на графике (рис.1).
Табл. 1 Результаты влияния активного регулятора на величину изменения давления в воздухопроводе
Угол поворо-та фор-сунки, град |
Величина
изменения давление, Па |
Расхождение,
% |
Величина
изменения давление, Па |
Расхождение,
% |
Величина
изменения давление, Па |
Расхождение,
% |
|||
теорет. |
экспер. |
теорет. |
экспер. |
теорет. |
экспер. |
||||
dф/dТ = 0,015/0,25 |
dф/dТ = 0,02/0,25 |
dф/dТ = 0,025/0,25 |
|||||||
0 |
11,24 |
11,73 |
4,2 |
9,56 |
9,73 |
1,7 |
6,03 |
6,37 |
5,3 |
15 |
10,8 |
10,06 |
6,8 |
9,19 |
8,72 |
5,1 |
5,8 |
5,85 |
0,9 |
30 |
9,73 |
9,22 |
5,2 |
8,27 |
7,95 |
3,9 |
5,22 |
5,03 |
3,6 |
45 |
7,95 |
7,54 |
5,2 |
6,75 |
6,2 |
8,1 |
4,26 |
4,19 |
1,6 |
60 |
5,62 |
5,03 |
10,5 |
4,78 |
4,52 |
5,4 |
3,02 |
2,85 |
5,6 |
75 |
2,9 |
2,51 |
13,4 |
2,47 |
2,38 |
3,6 |
1,56 |
1,51 |
3,2 |
90 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Сравнение полученных экспериментальных результатов с теоретическими расчетами указывает на их удовлетворительную сходимость.
Из представленных данных видно, что при углах поворота форсунки до a = 45º погрешность не превышает 10 %. При приближении к углу a = 90º, давление, развиваемое активным регулятором уменьшается и при a = 90º hф = 0. Уменьшение влияния регулятора на величину изменения давления связано с изменением структуры потока. В этом случае в зоне работы форсунки в результате реакции стенок происходит разделение воздушного потока на противоположные направления, что соответствует увеличению сопротивления воздухопровода.
