Дифференциальные уравнения движения молотковой мельницы

При проектировании современных мощных тепловых электростанций большое значение приобретают вопросы создания достаточно эффективных молотковых мельниц с единичной производительностью 100 т/час и более. В то же время увеличение эффективности молотковых мельниц связано в первую очередь с уменьшением энергозатрат при ее пуске. Дело в том, что пусковая мощность в 2-2,5 раза больше номинальной, поэтому существенно снижаются энергетические показатели длительного номинального режима работы машины. Таким образом задача выбора рационального привода молотковой мельницы предопределяется необходимость теоретического и экспериментального исследования процесса ее разгона. В настоящей работе получена сложная кусочно-непрерывная система дифференциальных уравнений разгона, которую в дальнейшем предполагается исследовать на ЭВМ.

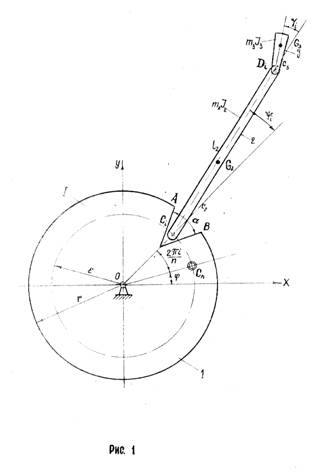

Для аналитического исследования разгона представим ротор в виде плоской многозвенной системы (рис. 1), поскольку все подвижные звенья движутся в плоскостях, параллельных одной неподвижной плоскости. До того момента, пока била и билодержатели не установятся в радиальном положении, разгон будет сопровождаться ударами билодержателей о диски вала. Пренебрегая упругостью звеньев системы, в дальнейшем будем считать коэффициент восстановления скорости при ударе билодержателя о вал равным нулю. Била не имеют ограничителей, поэтому возможность ударов о билодержатели исключена, и для простоты допускается возможность вращения бил вокруг осей шарниров.

Для многозвенной системы со многими степенями свободы при наличии идеальных связей в качестве обобщенных координат принимаем углы и (рис. 1). Число звеньев плоской системы равно 2n+1, где n – число билодержателей. Валу, ведущему звену системы, имеющему неподвижную горизонтальную ось вращения, приписывается индекс 1. Билодержателю и билу, как ведомым звеньям, осуществляющим в период разгона плоское движение и соединяющим шарниры A_i и B_i, B_i и C_i, придаются индексы I и соответственно 2 или 3. Момент инерции звена относительно оси, перпендикулярной плоскости Oxy и проходящей через центр тяжести, обозначается J; масса звена m. Расстояние от оси шарнира A_i билодержателя до оси вращения вала обозначена r, расстояние от шарнира звена до его центра тяжести с, длинна ведомого звена l.

Выведем уравнение движения ротора в предположении, что все ведомые звенья движутся относительно вала и вся система в целом имеет 2n+1 степеней свободы.

Общая кинетическая энергия системы равна

T=T_i+(T_2i+T_3i) (1)

Где

T₁= (2)

-кинетическая энергия вала;

(3)

- кинетическая энергия i-го ,билодержателя;

(4)

- кинетическая энергия i-го била.

Перепишем выражение (1) с учетом соотношений (2)-(4) в виде

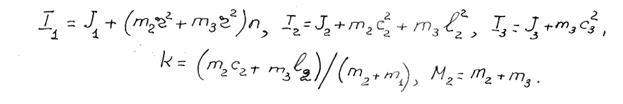

Где введены обозначения

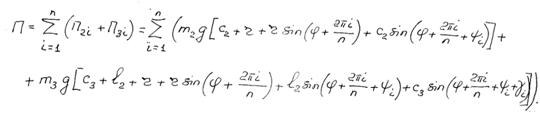

Потенциальная энергия рассматриваемой системы обусловлена существенным влиянием силы тяжести и при принятых обозначениях определяется выражением

(6)

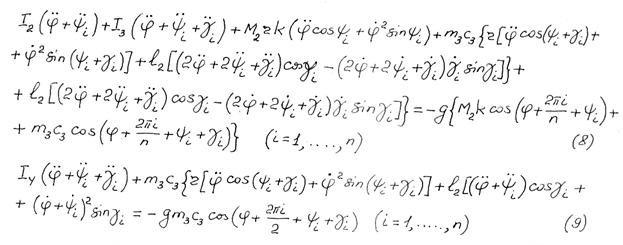

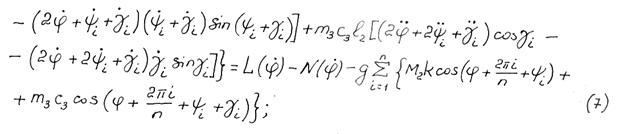

Из непотенциальных обобщенных сил, действующих на систему, существенны L() – движущий момент электрического двигателя и N() – момент сил трения качения в подшипниках вала. Система 2n+1 дифференциальных уравнений Лагранжа II рода при принятых предположениях имеет вид

Наличие у билодержателей ограничителей, роль которых была определена выше, в значительной степени усложняет аналитическое исследование движения системы и вид нелинейных дифференциальных уравнений, описывающих его.
